Asennukset
Valaistuksen ohjaus Shellyllä
Valitse oikea laite, kytke oikea ohjain ja säädä asetukset niin, että valo toimii juuri oikein.
Päivitetty: lokakuu 2026
Valitse laite
Valaistusta voi ohjata monella tavalla, ja useampi Shelly-laite voi hoitaa saman tehtävän. Tässä ovat suosituksemme kullekin valaistustyypille – yksi kytkimen takana olevaan asennusrasiaan ja yksi sähkökeskuksen DIN-kiskoon.
Päälle/pois – valaistus, jota ei himmennetä

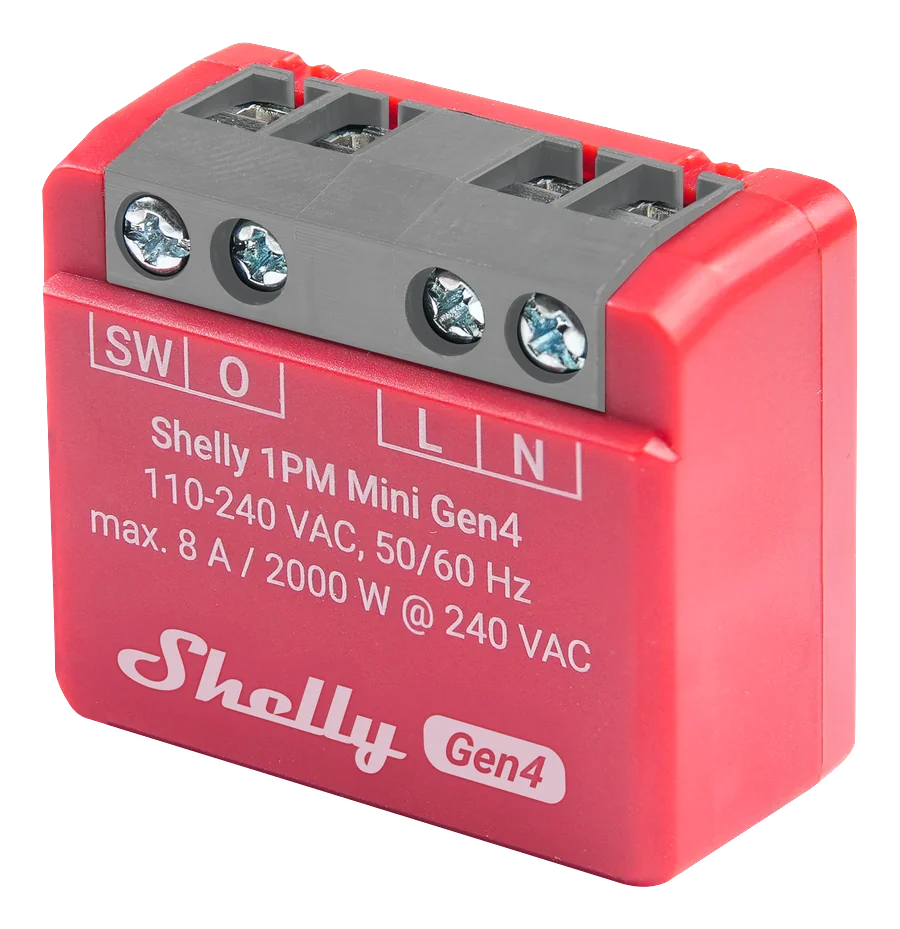

Rasia-asennus. Mahtuu kytkimen takana olevaan asennusrasiaan.
DIN-kisko. Valaisinryhmille, joita ohjataan sähkökeskuksesta.
230 V:n LED-lamppujen himmennys
Rasia-asennus. Toimii ilman nollajohdinta.
DIN-kisko.
12/24 V:n LED-nauha
Rasia-asennus.
DIN-kisko.
Syötä ohjaimelle virta himmentämättömästä 12 V:n tai 24 V:n virtalähteestä. Ohjain himmentää tasajännitepuolella – älä koskaan asenna vaihekulmahimmennintä virtalähteen eteen.
| Nauhatyyppi | Plus RGBW PM | Pro RGBWW PM |
|---|---|---|
| Yksivärinen valkoinen | Kyllä | Kyllä |
| RGB | Kyllä | Kyllä |
| RGB + valkoinen (RGBW) | Kyllä | Kyllä |
| RGB + säädettävä valkoinen (RGBWW) | Ei | Kyllä |
| Säädettävä valkoinen (2 × WW) | Ei | Kyllä |
Miksi vaihekulmahimmennin on väärä ratkaisu LED-nauhalle, kerrotaan LED-nauhoja käsittelevässä oppaassa (englanniksi).

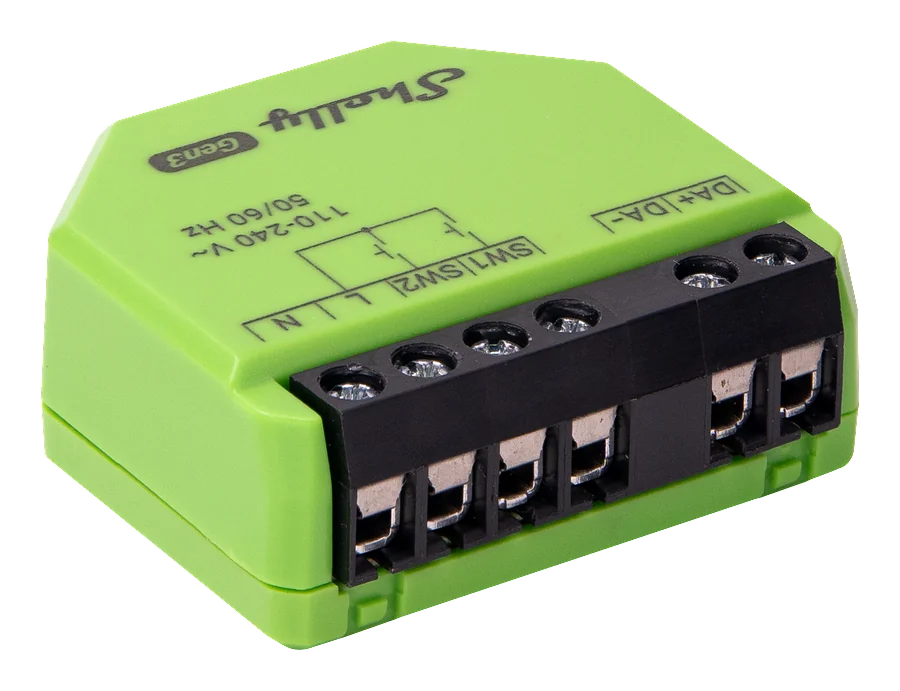

DALI
DALI Dimmer ohjaa kaikkia liitettyjä DALI-liitäntälaitteita yhtenä ryhmänä (broadcast) – liitäntälaitteita ei osoiteta yksitellen. Sisäänrakennettu väylävirtalähde riittää enintään viidelle liitäntälaitteelle. Jos niitä on enemmän, lisää ulkoinen DALI-sertifioitu väylävirtalähde.

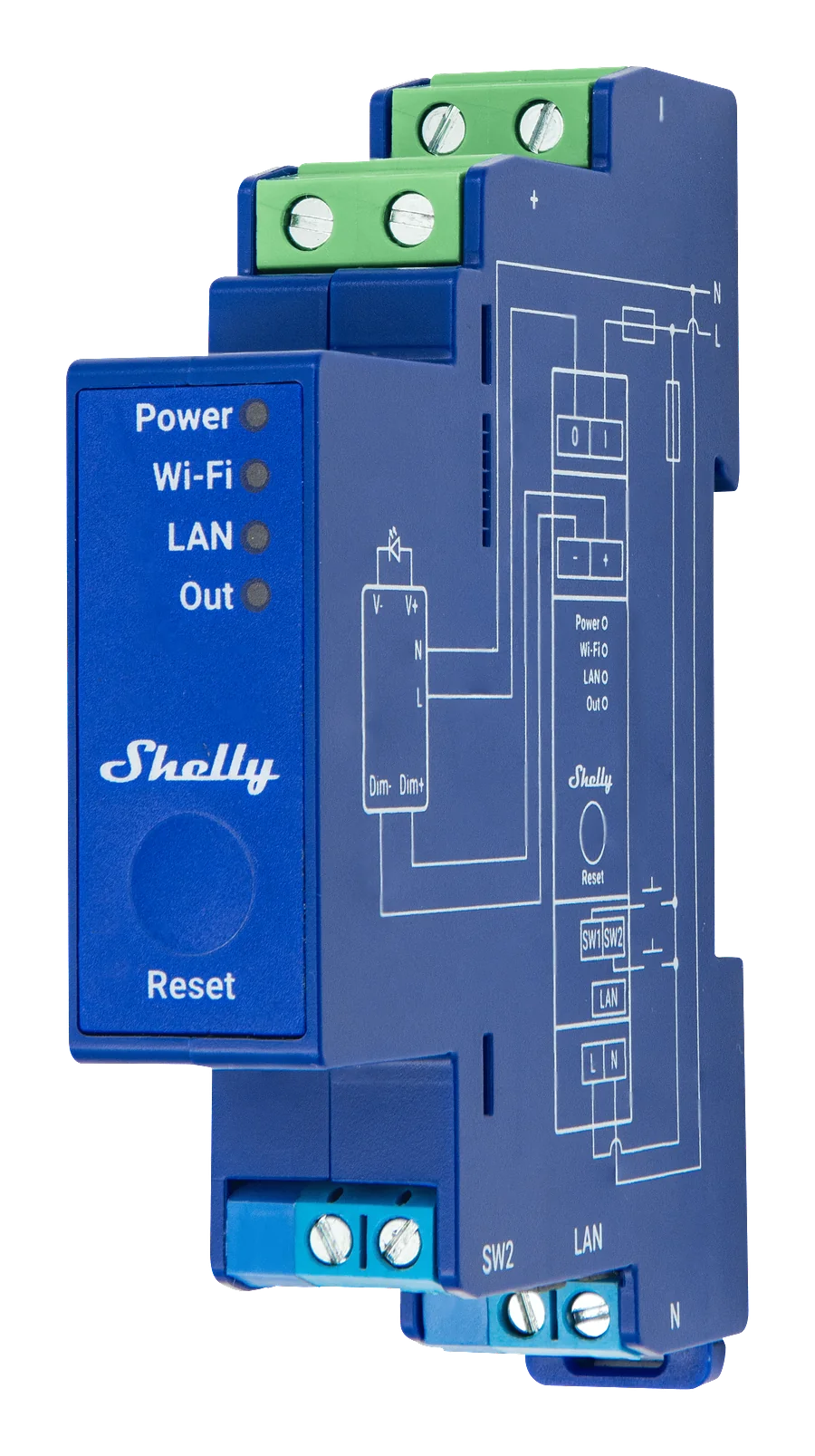

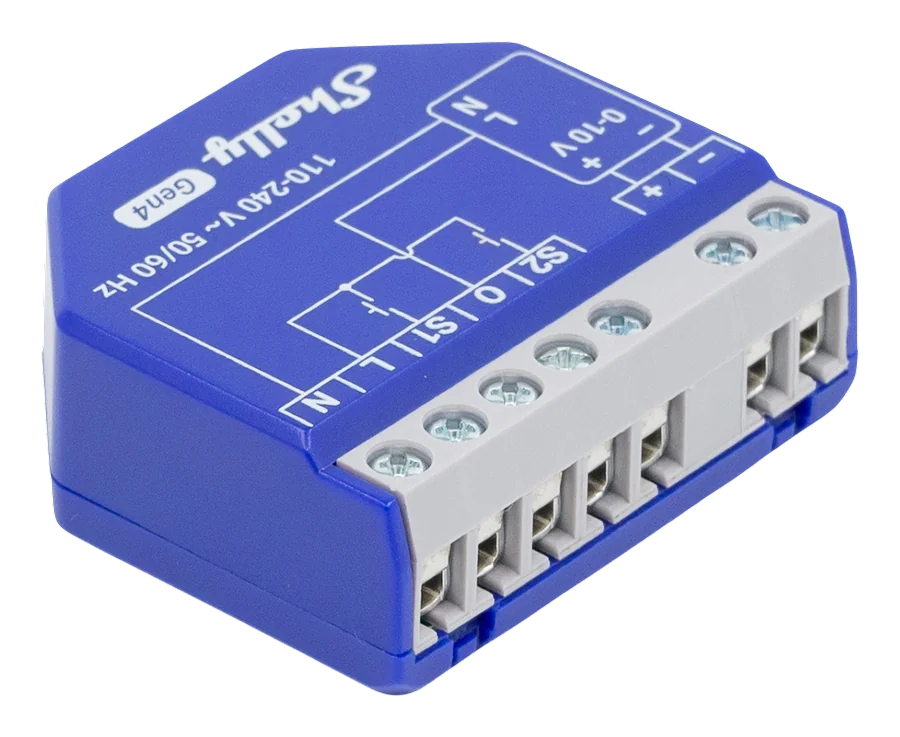

0/1–10 V
Rasia-asennus.
DIN-kisko.
Rele kytkee liitäntälaitteen syötön päälle ja pois, ja analoginen lähtö säätää valotasoa. Aseta laite 0–10 V- tai 1–10 V-tilaan liitäntälaitteen mukaan.
Avaa työkalu Laitevalitsin Rajaa valikoimaa käyttötarkoituksen, asennustavan, syöttöjännitteen ja mittauksen mukaan.Kytke ohjaimet
Jokaista Shelly-laitetta voi ohjata painikkeella tai kytkimellä. Siihen on kolme tapaa, tärkeysjärjestyksessä.

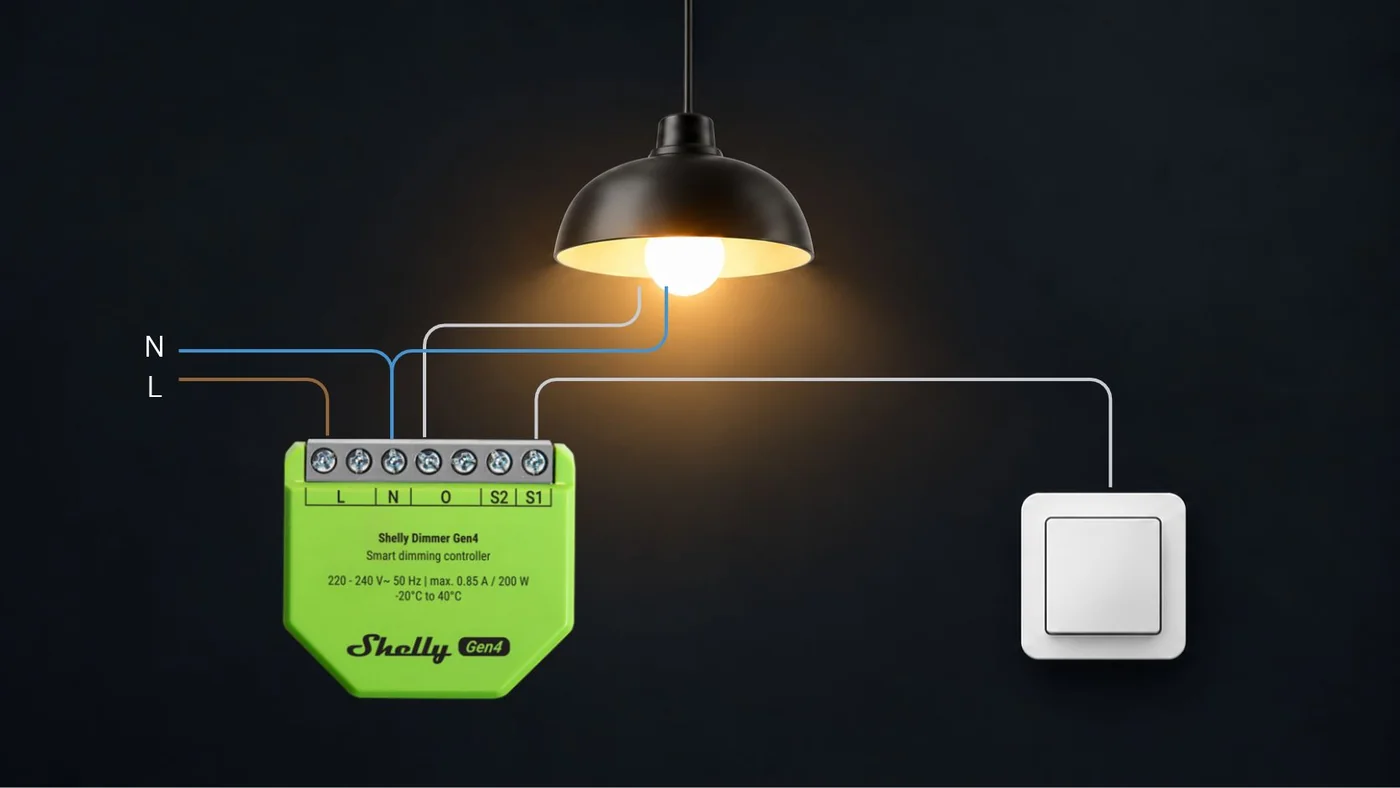

Johdotettu painike – ensisijainen vaihtoehto
Painike tai kytkin, joka on johdotettu suoraan laitteen omaan tuloon. Se toimii 100-prosenttisesti offline-tilassa – se ei ole riippuvainen internetistä, Wi-Fistä eikä muista langattomista yhteyksistä, eikä ole pariliitosta, joka pitäisi tehdä uudelleen, tai paristoa, joka pitäisi vaihtaa.
Jousipalautteisella painikkeella saat kaiken: lyhyt painallus sytyttää ja sammuttaa, pitkä painallus himmentää ja kaksoispainallus antaa täyden kirkkauden.
Jos kytkimen paikalle on jo johto, käytä sitä. Saneerauskohteissa näin on usein, vaikka asiakas luulisi muuta – vanha pienoisjänniteasennus, porraskytkentä, jossa on vapaa johdin, tai olemassa oleva kytkinjohto, jota voi käyttää uudelleen.

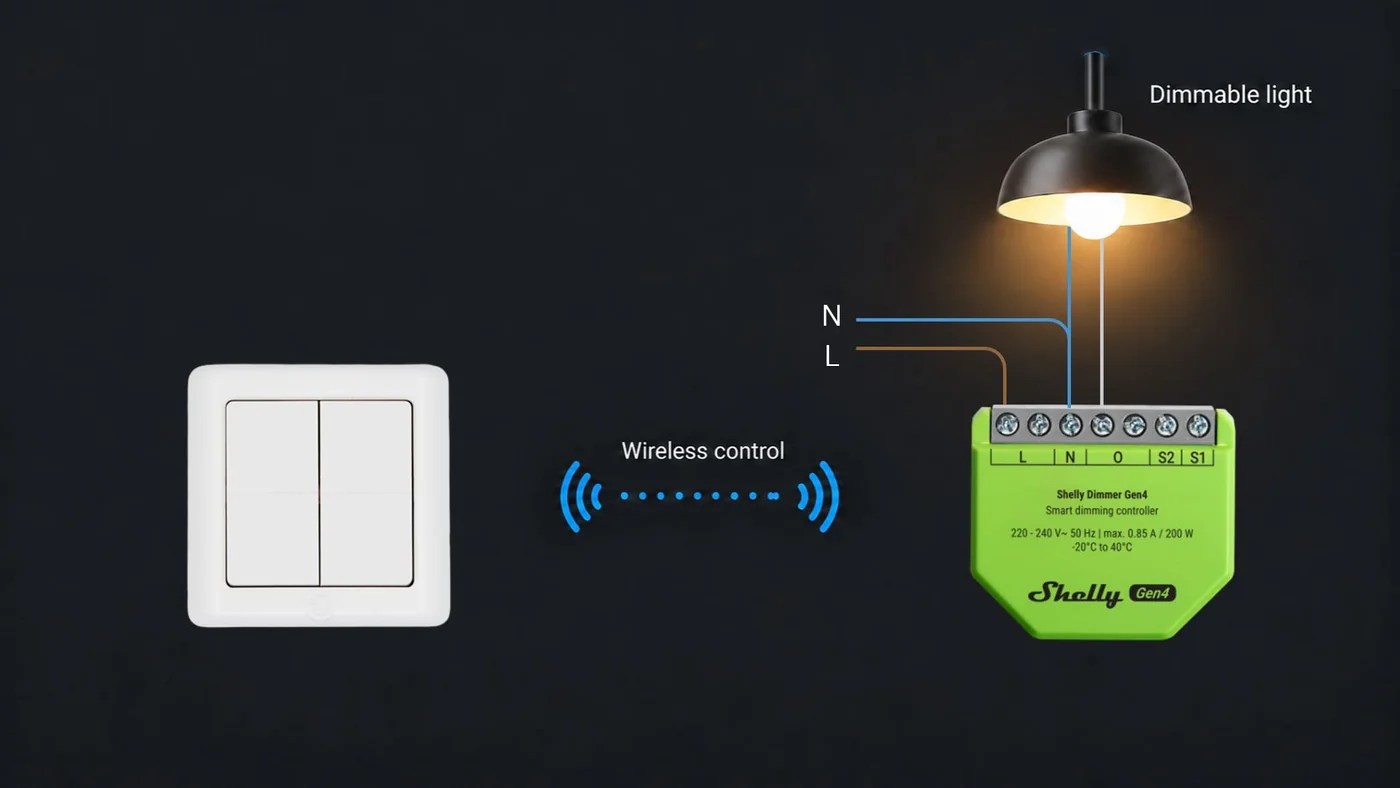

BLU-paristopainike – kun johtoa ei voi vetää

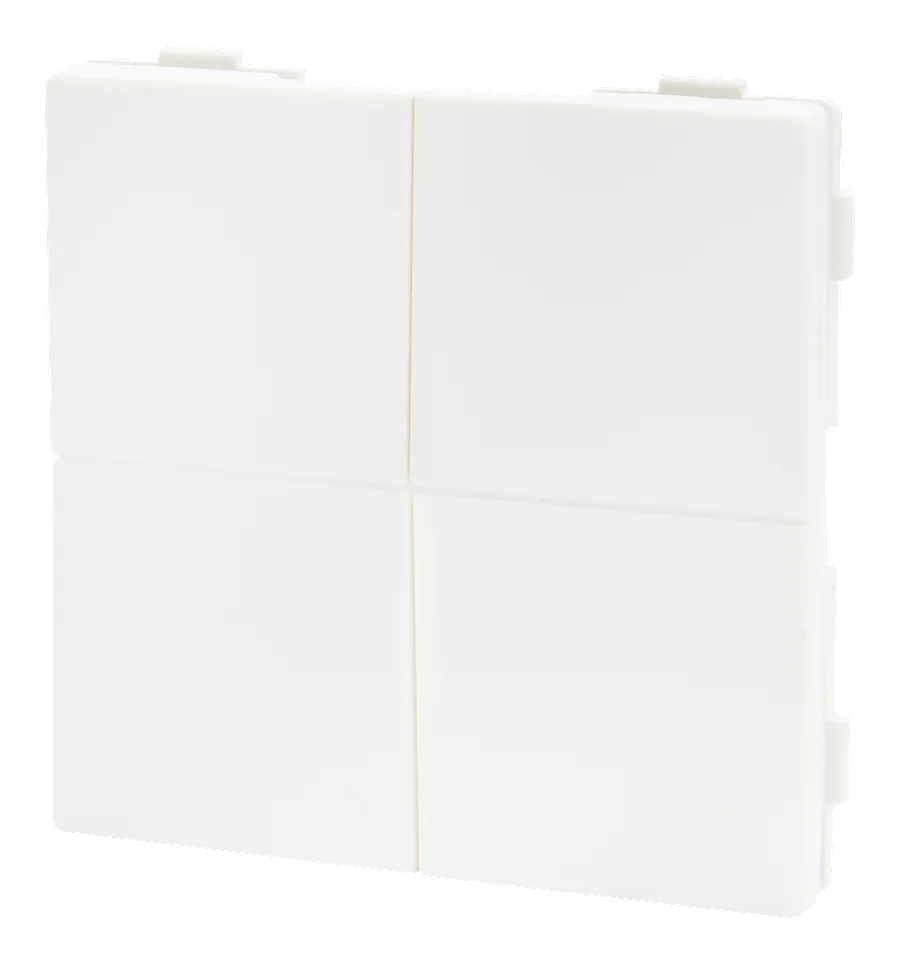

Shelly BLU Wall Switch 4 ZB – tai tanskalaisiin kytkinsarjoihin tarkoitettu ZB DK -versio – muodostaa pariliitoksen suoraan laitteeseen Bluetoothin kautta. Sillä saa valon päälle ja pois sekä himmennyksen ylös ja alas, ja johdotetun painikkeen tavoin se toimii ilman Wi-Fiä ja internetiä, joten sitä voi käyttää itsenäisenä ratkaisuna.
Vastineeksi paristo on vaihdettava muutaman vuoden välein, ja kantama on sisätiloissa noin kymmenen metriä. Koko asennus on oppaassa Himmennys BLU Wall Switchillä (englanniksi).
Tavallisiin kytkinkehyksiin.
Tanskalaisiin kytkinsarjoihin.

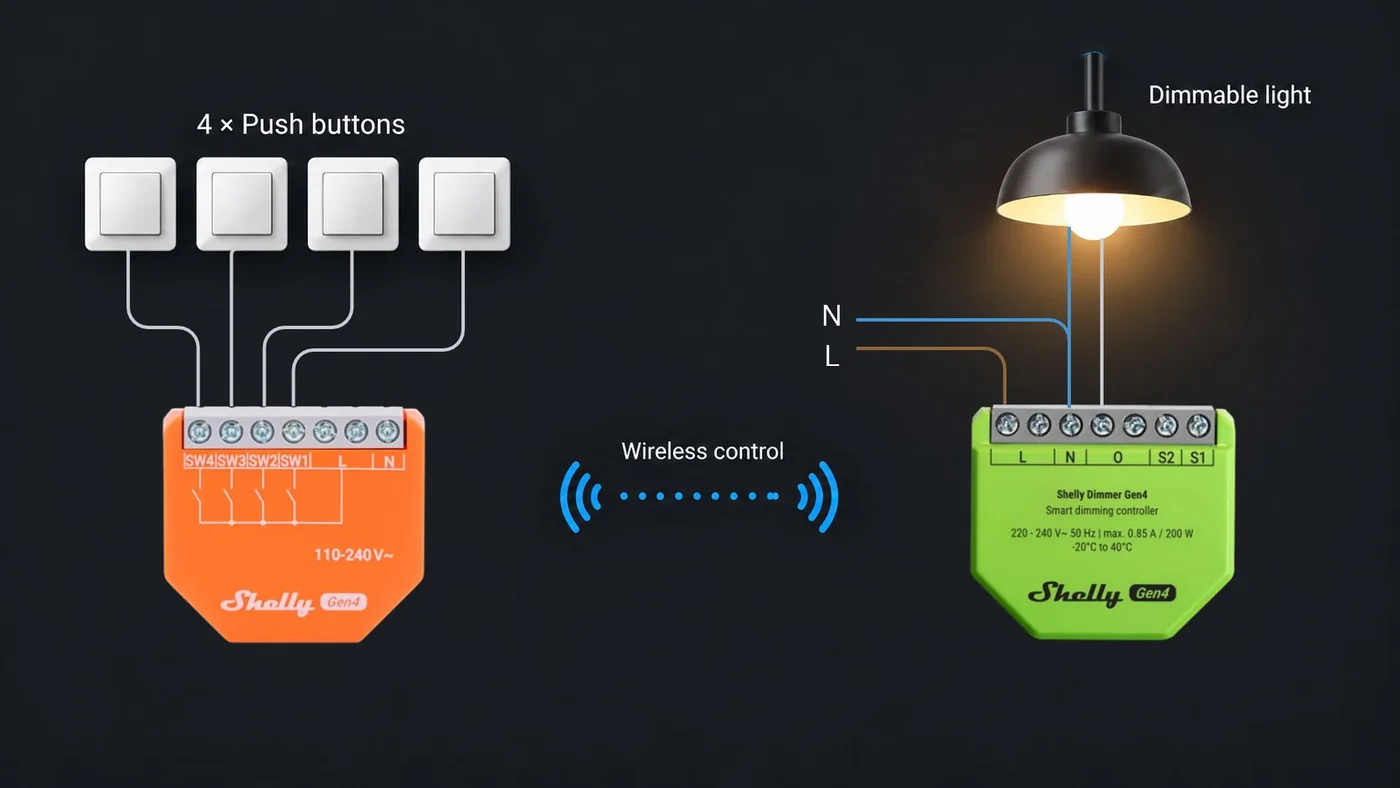

Tulomoduuli – painikkeet yhdessä paikassa, valot toisessa
Kun olemassa olevilla johdotetuilla painikkeilla pitää ohjata valoja muualla, tulomoduuli lukee painikkeet ja välittää painallukset eteenpäin.

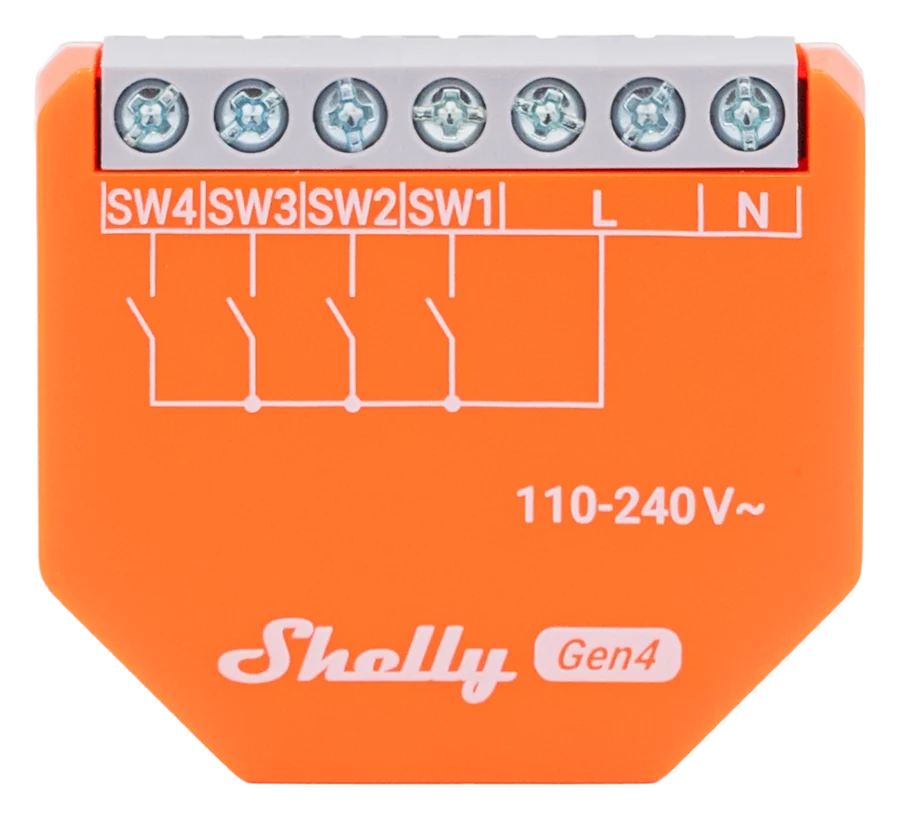

- Shelly i4 Gen4 – neljä 230 V:n tuloa.

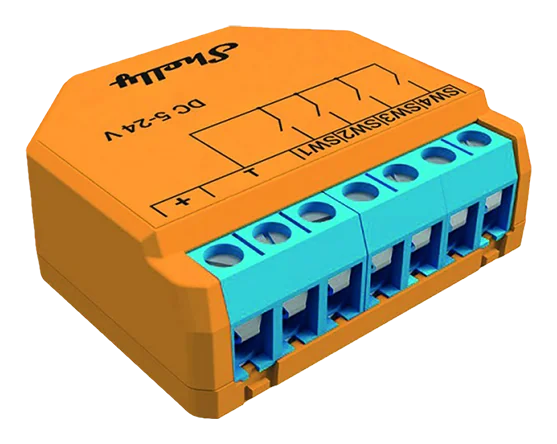

- Shelly Plus I4 DC – neljä pienoisjännitetuloa. Oikea valinta, kun olemassa olevat painikkeet ovat jo pienoisjännitteellä.

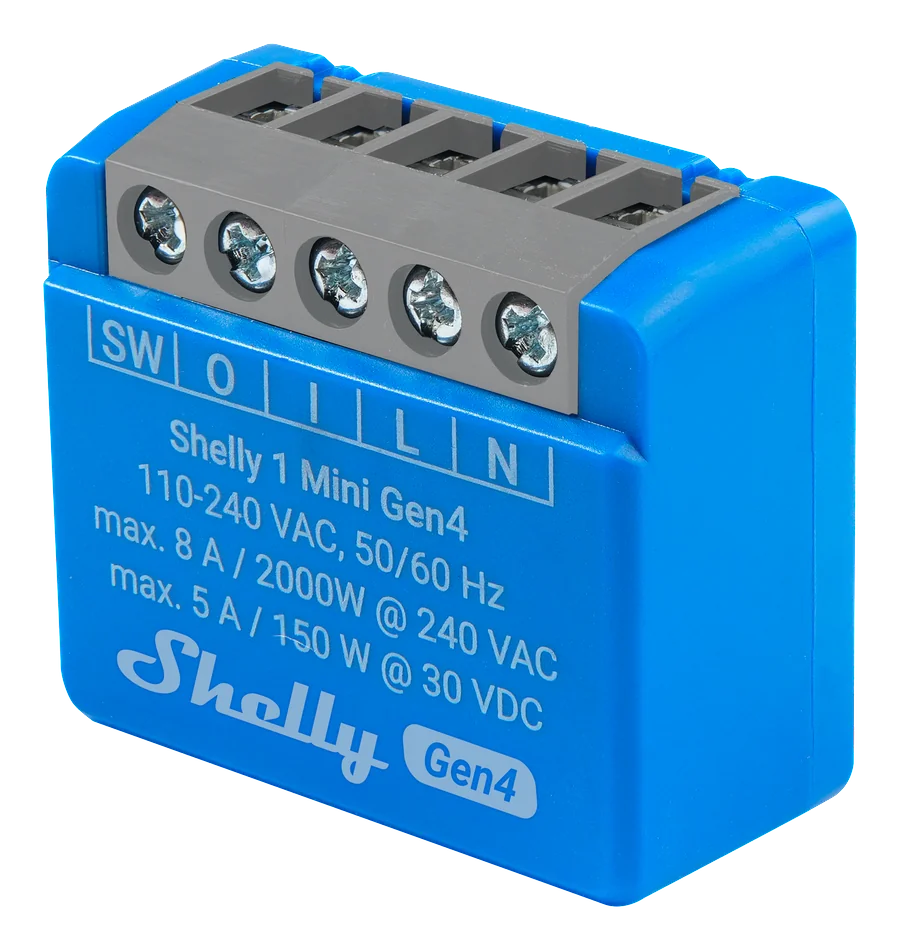

- Toisen laitteen tulo, esimerkiksi Shelly 1 Mini Gen4. Se mahtuu sinne, minne i4 ei mahdu, ja käytät vain sen tuloa – relelähtö jää käyttämättä.
Helpoin tapa yhdistää laitteet on Shelly-sovelluksen kohtaus, joka toimii pilven kautta. Jos haluat ohjauksen olevan täysin paikallinen, laitteet voivat viestiä suoraan keskenään: kun laite 1 havaitsee painalluksen – lyhyen, kaksois-, kolmois- tai pitkän painalluksen – se lähettää viestin suoraan laitteelle 2. Katso Himmennys tulomoduulilla (englanniksi).
Lisää antureita
Jos valon halutaan syttyvän ja sammuvan itsestään, laitteisiin voi yhdistää antureita.

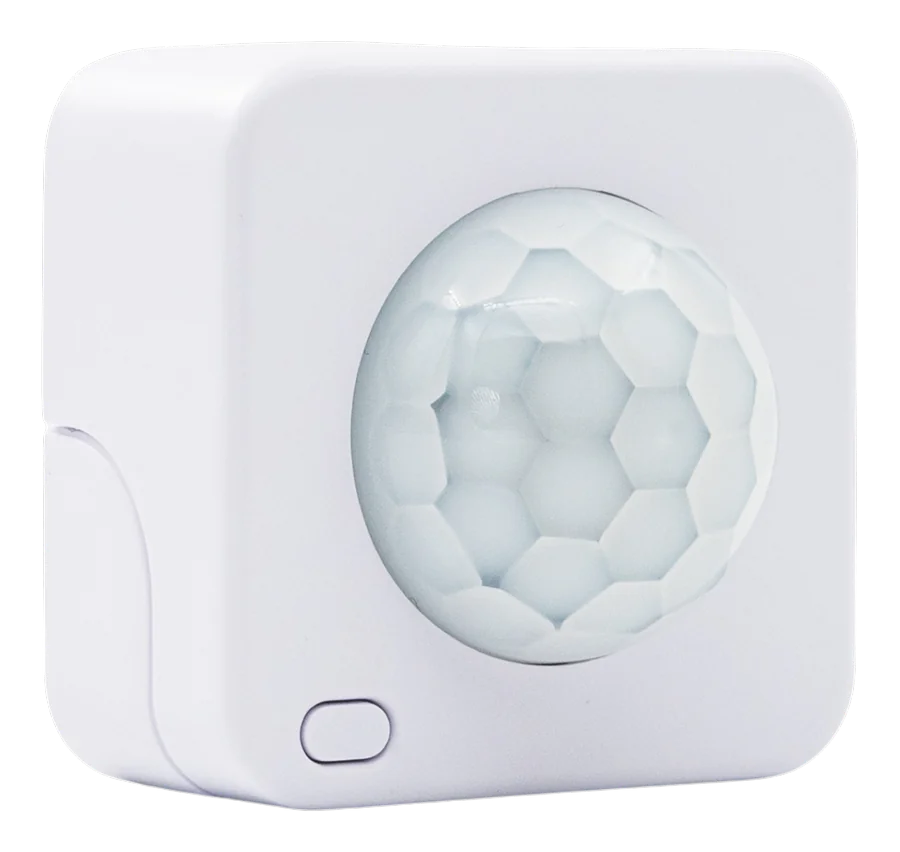

Liike – Shelly BLU Motion ZB
Paristokäyttöinen liiketunnistin. Oikea valinta käytäville, portaisiin, kodinhoitohuoneisiin ja muihin paikkoihin, joissa valon pitää seurata liikettä.

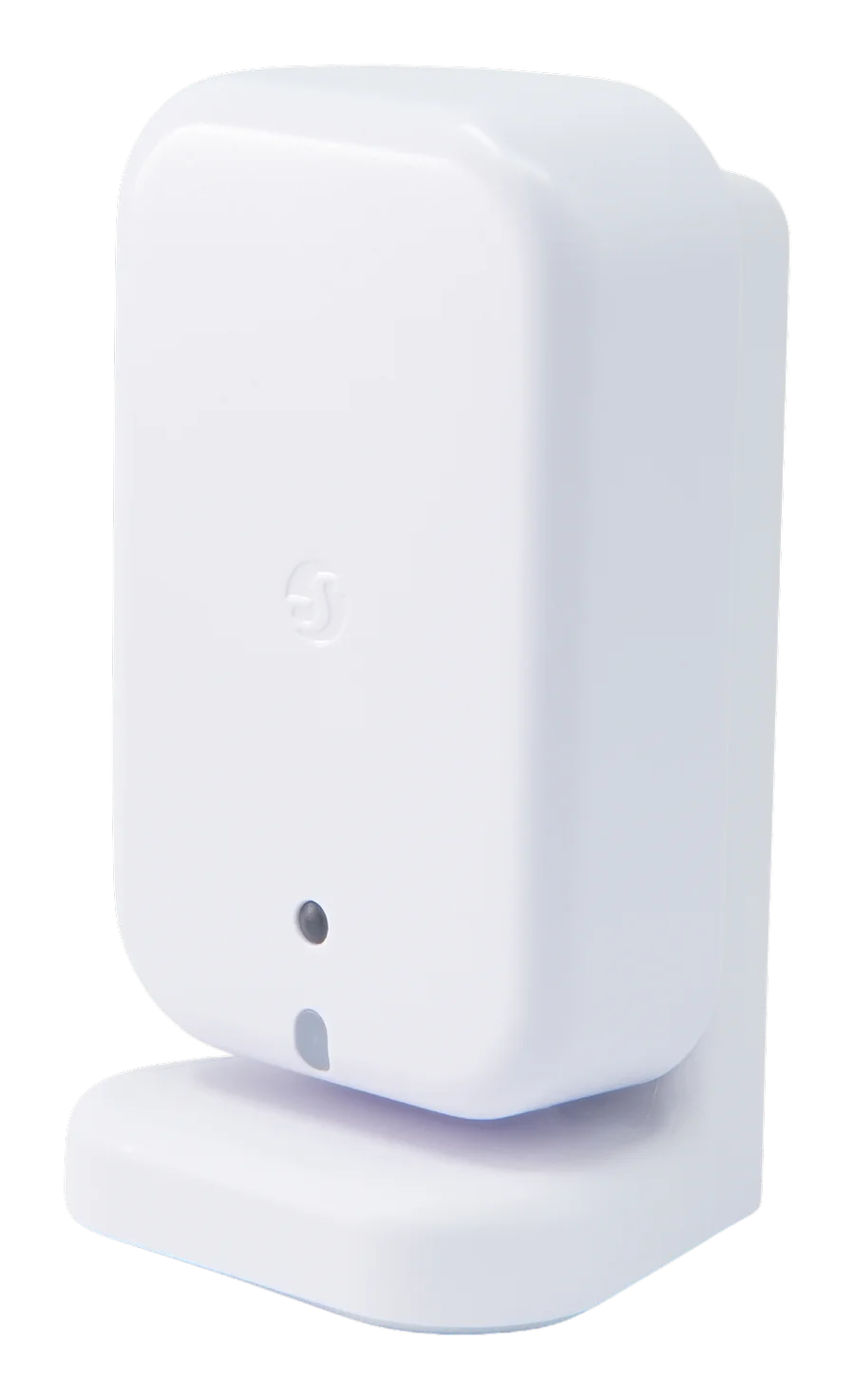

Läsnäolo – Shelly Presence Gen4
mmWave-anturi, joka havaitsee ihmiset silloinkin, kun he istuvat täysin paikallaan. Oikea valinta ruokailutiloihin, sohvaryhmiin, neuvotteluhuoneisiin ja toimistoihin, joissa liiketunnistin sammuttaisi valot lukevan ihmisen päältä.
Anturi tarvitsee 5 V:n USB-C-syötön. Asenna kattoon USB-C-pistorasia lähelle anturia ja käytä lyhyttä USB-C-kaapelia.

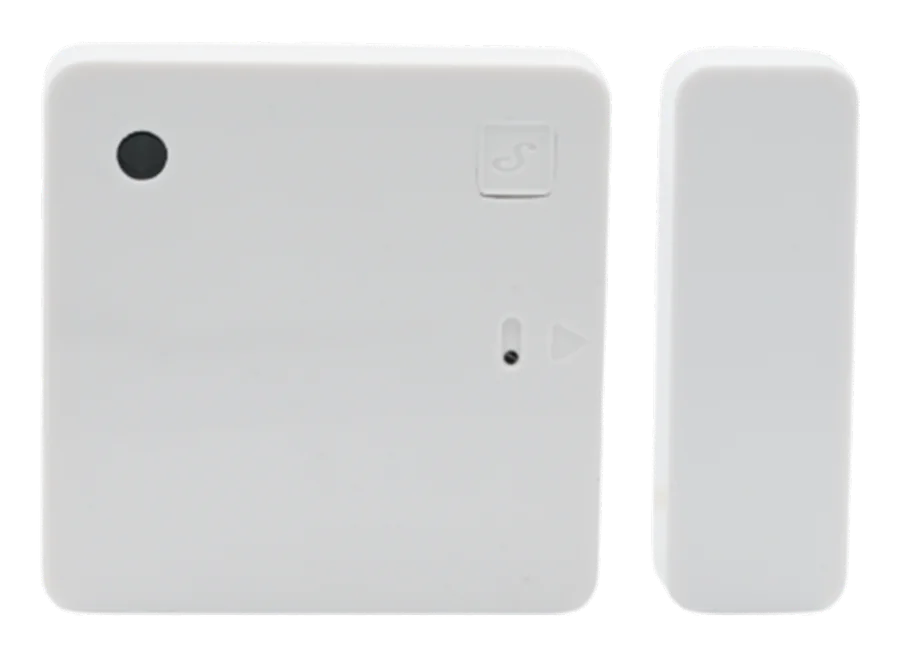

Ovi/ikkuna – Shelly BLU Door/Window ZB
Hieman epätavallinen mutta todella mukava ratkaisu: eteisen valo syttyy itsestään, kun ulko-ovi avataan auringonlaskun jälkeen.
Ulkona – mikä tahansa 230 V:n liiketunnistin
Shelly ei valmista ulkokäyttöön tarkoitettua liiketunnistinta, mutta minkä tahansa 230 V:n liiketunnistimen voi kytkeä Shellyn tuloon.

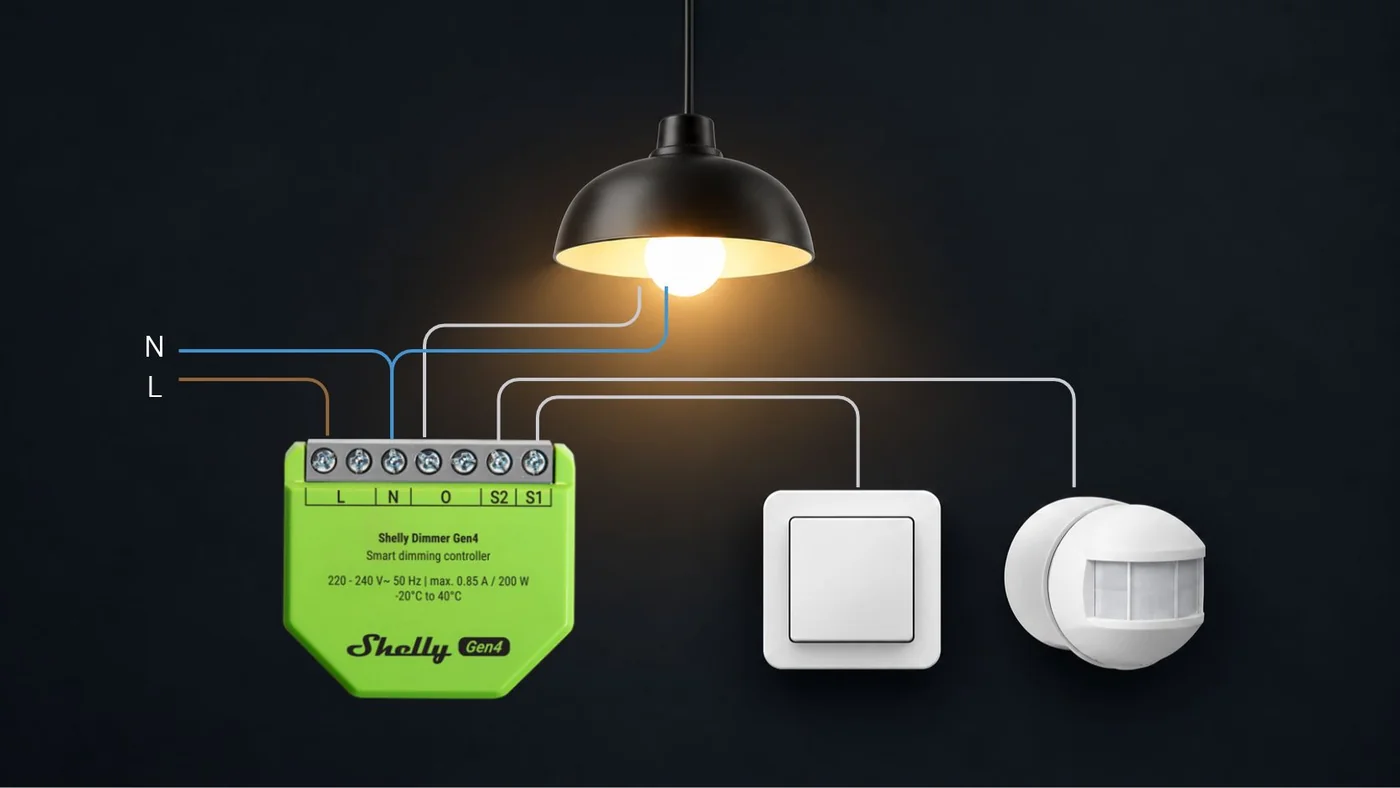

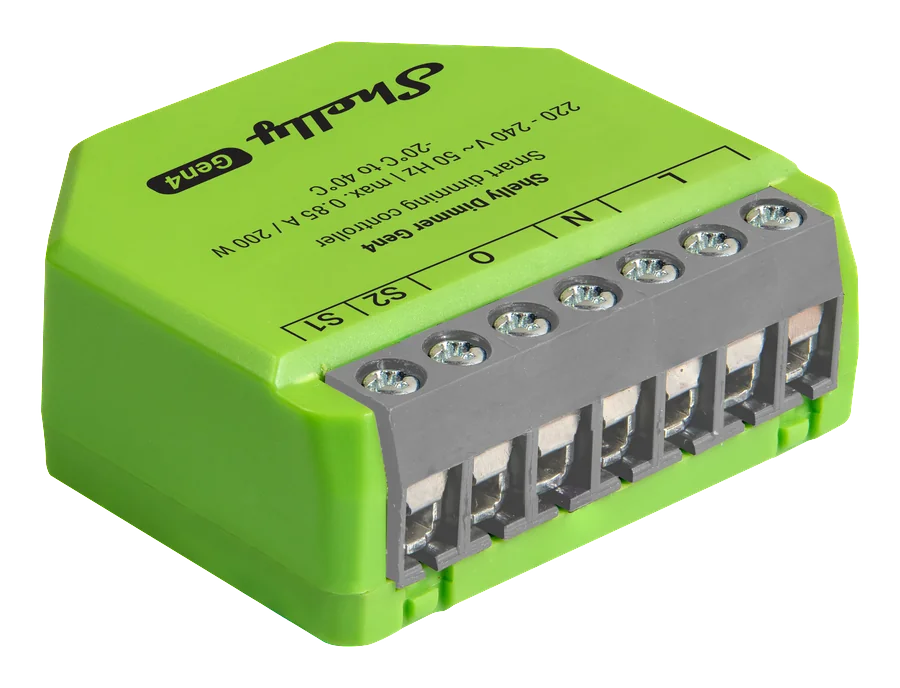

Yksinkertaisinta on kytkeä tunnistin suoraan himmentimeen. Shelly Dimmer Gen4:ssä on kaksi tuloa:
- S1 – painike tai tavallinen kytkin käsiohjausta varten. Sillä ohitat tunnistimen ja pidät valon päällä.
- S2 – liiketunnistin, joka sytyttää valon automaattisesti.
Alempana oleva video PIR-ohjaus pakko-ohjauksella näyttää asetukset.
Jos tunnistin on kaukana himmentimestä, Shelly 1 Mini Gen4 voi lukea sen sijaan – usein asennettuna tunnistimen sisään tai jakorasiaan – ja lähettää komennon laitteelle, joka ohjaa valoa.
Huom.: Joissakin liiketunnistimissa kulkee pieni vuotovirta myös silloin, kun ne ovat pois päältä, ja Shelly voi tulkita sen niin, että tunnistin on yhä päällä. Kokemuksemme mukaan Niko-tunnistimissa (Servodan) tätä ongelmaa ei ole.
Sisäänrakennetut toiminnot
Jokaisessa valaistukseen tarkoitetussa Shelly-laitteessa on toiminnot, joita useimmat asennukset tarvitsevat – ilman keskusyksikköä ja ilman skriptejä:
- Yötila (himmentimet ja LED-ohjaimet) – rajoittaa kirkkautta asetettuna ajanjaksona. Kylpyhuoneen valo syttyy kello kolmelta yöllä 20 %:n kirkkauteen täyden kirkkauden sijaan.
- Auringonnousu ja -lasku – sytyttää ja sammuttaa valon auringon mukaan. Tarkista, että laitteen sijainti ja aikavyöhyke on asetettu oikein, muuten ajat menevät pieleen. Katso Aikataulut (englanniksi).
- Viikkoaikataulu – sytyttää ja sammuttaa valon kiinteinä aikoina. Katso Aikataulut (englanniksi).
- Automaattinen päälle- ja poiskytkentä – sytyttää tai sammuttaa valon uudelleen asetetun ajan kuluttua. Automaattinen sammutus on klassikko porraskäytävissä ja ulkovalaistuksessa.
Himmentimen asetukset

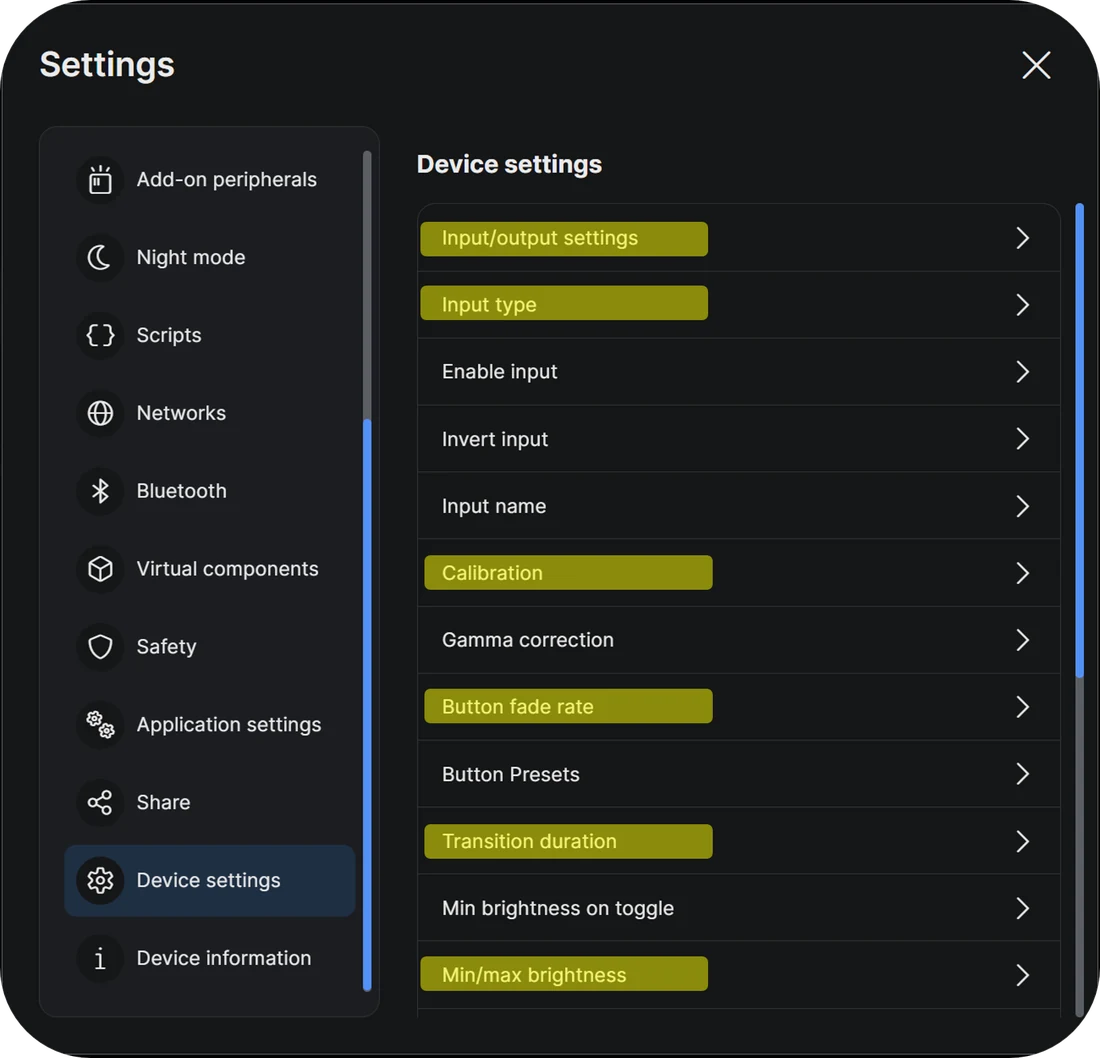

Muutama asetus ratkaisee, miltä himmennetty valo tuntuu, ja niiden säätämiseen menee vain muutama minuutti. Avaa himmennin Shelly-sovelluksessa tai osoitteessa control.shelly.cloud ja valitse Settings → Device settings. Asetukset näkyvät englanninkielisillä nimillään kuten kuvakaappauksessa, ja korostetut asetukset käydään läpi alla.
Käytätkö himmennintä itsenäisesti ilman sovellusta? Samat asetukset löytyvät verkkokäyttöliittymästä: yhdistä himmentimen omaan Wi-Fi-verkkoon ja avaa selaimessa 192.168.33.1. Katso Verkkokäyttöliittymä (englanniksi).
Input/output settings ja Input type
Valon toiminnan ratkaisee painiketyyppi, ja sen on vastattava seinään todella asennettua ohjainta. Input type kertoo himmentimelle, onko siihen kytketty jousipalautteinen painike (button) vai tavallinen kytkin (switch). Input/output settings määrää, mitä tulo tekee – ja miten valo käyttäytyy sähkökatkon jälkeen.
| Asetus | Käytetään, kun | Toiminta |
|---|---|---|
| One button | Jousipalautteinen painike | Painallus sytyttää/sammuttaa, pitkä painallus himmentää ylös ja alas, kaksoispainallus antaa 100 % |
| Dual button | Kaksi painiketta tai kaksoispainike | SW1 sytyttää ja kirkastaa, SW2 sammuttaa ja himmentää |
| Toggle | Tavallinen kytkin | Seuraa kytkimen asentoa. Ei himmennystä seinältä |
| Edge | Tavallinen kytkin | Vaihtaa tilaa jokaisella käännöllä kytkimen asennosta riippumatta |
| Detached | Tulon pitää ohjata jotain muuta | Irrottaa tulon kokonaan lähdöstä |
| Activation | PIR- tai läsnäoloanturi ohjaa tuloa | Sytyttää valon anturin signaalista tilan vaihtamisen sijaan |
One button on tavoiteltava asetus – ja syy valita jousipalautteiset painikkeet aina, kun voi. Se on ainoa tila, joka mahdollistaa himmennyksen seinältä.
Tila sähkökatkon jälkeen – päällä, pois tai viimeisin tila. Päätä se itse, älä jätä oletusasetusta.
1. Kalibroi
Kalibrointi mittaa kuorman ja säätää himmentimen sen mukaan. Se käynnistyy itsestään, kun himmennin kytketään päälle ensimmäistä kertaa, ja sen voi käynnistää myös käsin. Se kestää enintään kaksi minuuttia – älä koske kytkimeen sen aikana, tai kalibrointi keskeytyy.
Tee kalibrointi uudelleen aina, kun kuorma muuttuu, esimerkiksi kun lamput vaihdetaan.
2. Aseta vähimmäiskirkkaus
Himmennä hitaasti alas, kunnes valo alkaa välkkyä tai sammuu, ja nosta sitten muutama prosentti takaisin ylös. Aseta tämä taso minimiksi kohdassa Min/max brightness. Himmennin käyttää nyt vain aluetta, jolla valo näyttää hyvältä, joten säätimen alapää ei ole enää kuollut.
3. Button fade rate
Kuinka nopeasti valotaso muuttuu, kun painiketta pidetään pohjassa – 1 (hitain) – 5 (nopein). Oletus on 3.
4. Transition duration
Kuinka kauan valolla kestää siirtyä sammuneesta täyteen kirkkauteen, kun se sytytetään tai sammutetaan. Sekunti tai kaksi tuntuu rauhalliselta – nolla tuntuu tavalliselta kytkimeltä.
Kannattaa myös tarkistaa
Min brightness on toggle – estää valoa syttymästä niin himmeänä, ettei sitä näe, kun se on ensin himmennetty lähes pimeäksi.
Lataa YouTuben, kun painat toistopainiketta. Katso YouTubessa
ShellyGuide-kanavalta YouTubessa
Vinkkejä ja parhaita käytäntöjä
- Valitse jousipalautteiset painikkeet aina, kun voit. Tavallinen kytkin vie asiakkaalta pysyvästi mahdollisuuden himmentää seinältä, ja sen vaihtaminen myöhemmin tarkoittaa seinän avaamista uudelleen.
- Tarkista vähimmäiskuorma. Shelly Dimmer Gen4 ilman nollajohdinta tarvitsee vähintään 20 W. Sitä pienemmällä kuormalla asenna bypass.
- Älä sekoita liitäntälaitteita samaan himmentimeen. Kaksi eri LED-tyyppiä samalla kanavalla ei koskaan himmene molemmat hyvin – kalibroinnin voi optimoida vain toiselle.
- Langaton painike on paristo seinässä. Kirjaa asennuspäivä ja kerro asiakkaalle, mitä odottaa – muuten siitä tulee huoltokäynti viiden vuoden päästä.
- Testaa säätöalueen alapäässä. Useimmat himmennykseen liittyvät valitukset koskevat viimeistä 10 prosenttia, eivät ensimmäistä 90:tä – ja juuri siellä kalibrointi ja vähimmäiskirkkaus näkyvät.
Video-opastus
PIR-ohjaus pakko-ohjauksella
Liikeohjaus, jonka voi ohittaa käsin – järjestely, joka pitää PIR-ohjatun valon päällä, kun joku sitä tarvitsee. Yleinen neuvotteluhuoneissa ja ulkovalaistuksessa.
Lataa YouTuben, kun painat toistopainiketta. Katso YouTubessa
ShellyGuide-kanavalta YouTubessa
Video on tanskaksi. Automaattisesti käännetyt tekstitykset saa käyttöön YouTube-soittimen asetuksista.
