Näin saat markiisin, rullaluukun tai sälekaihtimen asento-ohjauksen toimimaan – ja kalibroinnin onnistumaan.
Päivitetty: lokakuu 2026
Shellyn kielessä cover tarkoittaa mitä tahansa kaksisuuntaista moottoria, joka avaa ja sulkee jotain: markiisia, rullaluukkua, ikkunaluukkua, sälekaihdinta tai verhoa.
Cover-profiilin myötä saat asento-ohjauksen 0–100 %, kalibroidut kulkuajat ja laiteohjelmistoon rakennetun suojan, joka estää moottoria ajamasta kumpaankin suuntaan yhtä aikaa.
Juuri tämän takia profiililla on väliä. Jos kytket moottorin kahteen erilliseen relelähtöön, saat samat kaksi lähtöä, mutta suojat jäävät pois. Cover-profiili lukitsee lähdöt toisiinsa, tuo sovellukseen asennon liukusäätimen ja pysäyttää moottorin, kun se tulee ääriasentoon.
Kolmella laitteella hoituvat lähes kaikki asennukset. Kaikki kolme toimivat 110–240 V AC:n jännitteellä.
Rasiaan. Yksi cover, asennus kytkimen taakse. Tehonmittaus kummassakin kanavassa. Tämän oppaan esimerkkilaite.
DIN-kiskoon, 2 moduulia. Yksi cover sähkökeskuksesta. Tehonmittaus.

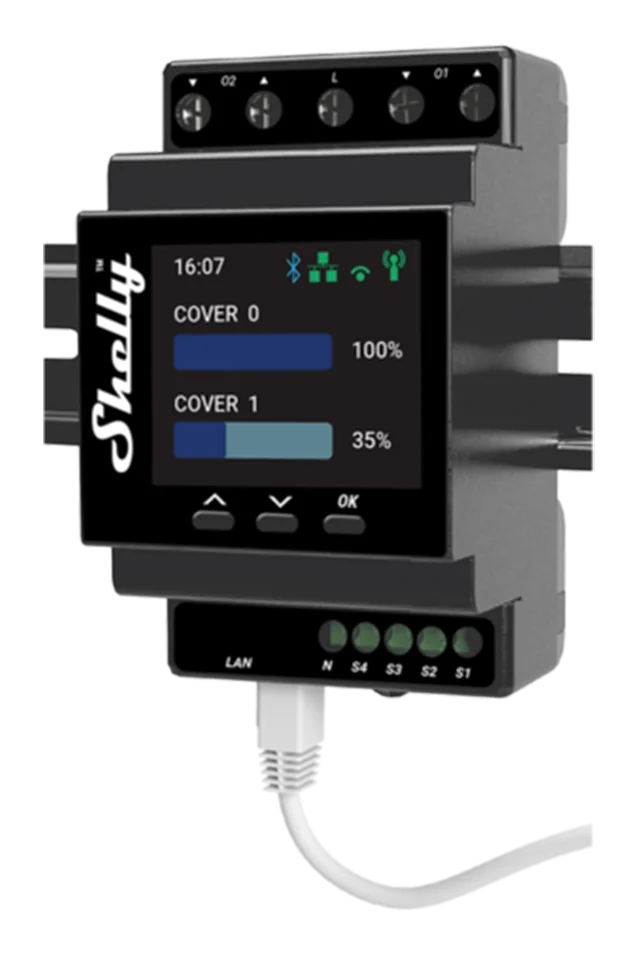

DIN-kiskoon. Kaksi erillistä coveria yhdellä laitteella.
Lisäksi voit halutessasi ottaa Powered by Shelly Ecowitt -sääaseman, joka mittaa tuulen ja sateen paikan päällä, sekä Bluetooth-kaukosäätimen – katso alta.
Vaiheet on kuvattu 2PM Gen4:llä. Pro 2PM ja Pro Dual Cover toimivat täsmälleen samalla periaatteella – vain laitteen muoto on eri.
Moottorissa on kaksi ohjausjohdinta, yksi kumpaankin suuntaan, ja ne kytketään releen kahteen lähtöön. Syöttö tulee L- ja N-liittimiin tavalliseen tapaan.
Varmista ennen kuin aloitat, että moottori on 230 V AC. Siihen voi luottaa vain arvokilven perusteella. DC-moottori ei toimi cover-laitteessa, eikä sitä saa toimimaan millään.
Liitä laite verkkoon Lisää laite -oppaan (englanniksi) ohjeiden mukaan. Päivitä sitten laiteohjelmisto ennen kuin teet muita asetuksia.
Kalibrointi nojaa uusimpiin moottoriprofiileihin, ja cover-toimintoja tulee lisää säännöllisesti. Katso Päivitä laiteohjelmisto -opas (englanniksi).
Kaksilähtöinen laite tulee tehtaalta kahtena kytkimenä (switch). Vaihda profiili:
Device settings → Device profile → cover → Save
Laite käynnistyy uudelleen, ja coverin omat asetukset ilmestyvät näkyviin. Ennen tätä kalibrointi- ja asentoasetuksia ei ole lainkaan.
Kalibroinnissa laite oppii, kuinka kauan liike päästä päähän kestää ja paljonko tehoa moottori ottaa käydessään. Ilman kalibrointia asento-ohjausta ei ole ollenkaan.
Raivaa coverin tieltä esteet ja valitse Device settings → Calibration → Start calibration. Cover ajaa koko kierroksen itsestään: auki, kiinni, auki.
Paina Open – coverin pitää ajaa kokonaan ulos. Paina Close – sen pitää ajaa kokonaan sisään. Aja se sitten liukusäätimellä 50 %:iin ja katso, että se pysähtyy oikeaan kohtaan.
Jos Open sulkee ja Close avaa, älä vaihda johtimia vaan ota laitteen asetuksista käyttöön Reverse directions.
Lähes aina syy löytyy kahdesta asetuksesta, ja vika näyttää silloin siltä kuin moottori olisi rikki.
Pisin aika, jonka moottori saa käydä yhteen suuntaan. Kun aika ylittyy, laite pysäyttää moottorin – ja kalibrointi epäonnistuu.
Oletus on 60 sekuntia, mutta suuri markiisi voi tarvita 120–180. Aseta While opening ja While closing pidemmiksi kuin aika, jonka moottori oikeasti tarvitsee liikkeeseen päästä päähän.
Teho, jonka alittuessa moottori tulkitaan pysähtyneeksi. Jos moottori kuluttaa pysähdyksissäkin vähän tehoa, laite luulee sen yhä käyvän – ja kalibrointi epäonnistuu.
Pysäytä moottori ja katso sen todellinen valmiustilan kulutus laitteen verkkokäyttöliittymästä (englanniksi). Aseta raja 0,2–0,4 W sen yläpuolelle. Jos moottori ottaa pysähdyksissä 1,2 W, rajaksi sopii 1,4–1,6 W.
Input type, jos SW-tuloihin on kytketty seinäkytkin, sekä painiketila: se ratkaisee, toimivatko tulot jousipalautteisina painikkeina vai tavallisina kytkiminä. Valitse se seinään asennetun kytkimen mukaan.
Tuuleen unohtunut markiisi on tämän oppaan kallein virhe, ja sen voi välttää kokonaan.

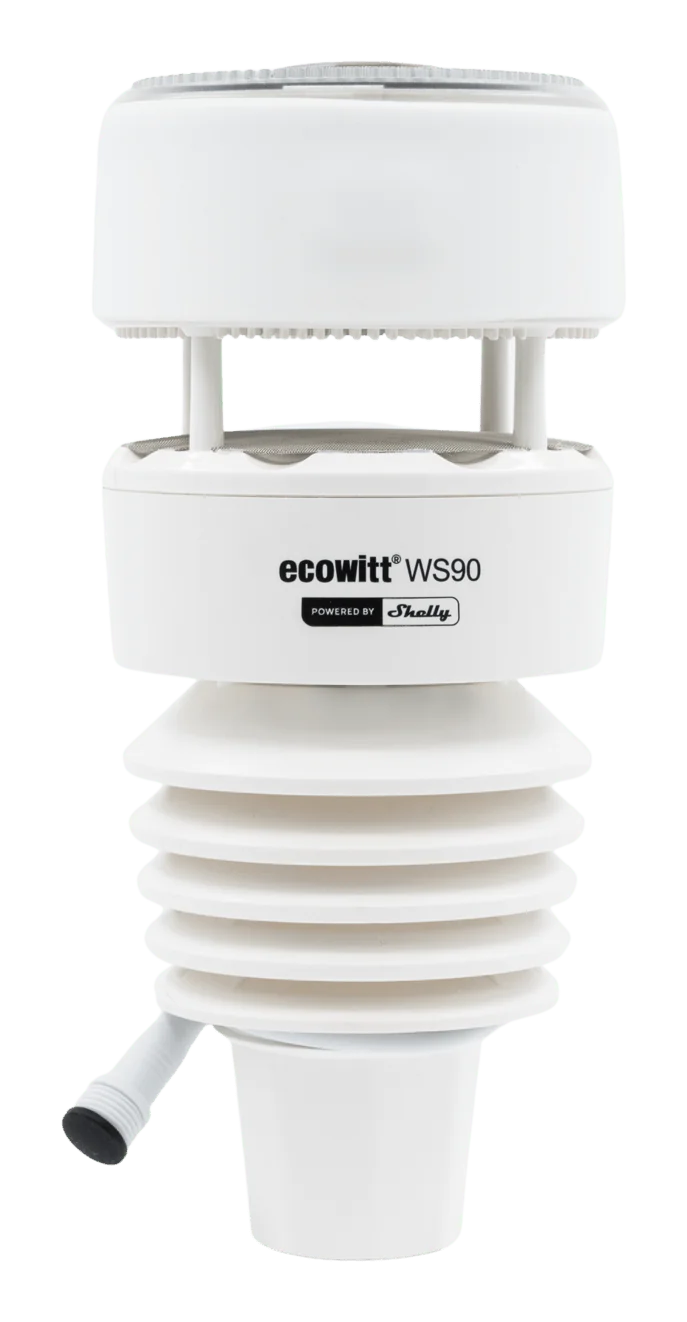

Ecowitt-sääasema (WS90) mittaa tuulen ja sateen suoraan rakennuksen kohdalta. Tee automaatio, joka vetää markiisin sisään, kun moottorin valmistajan rajat ylittyvät.
Powered by Shelly. Mittaa tuulen ja sateen rakennuksen kohdalta.
Useimmat markiisimoottorit kestävät 20–30 km/h. Katso tarkka arvo moottorin datalehdestä ja aseta raja 5–10 km/h sen alle. Silloin markiisi on jo menossa sisään, kun puuska iskee.
Tässä paikan päällä mittaaminen ratkaisee. Sääennuste kertoo koko alueen säästä, mutta markiisin rikkova puuska iskee juuri tähän rakennukseen – ja kun se näkyy ennusteessa, markiisi on jo ollut ulkona.
Paristolla toimiva Bluetooth-kaukosäädin pariutetaan suoraan cover-laitteeseen. Arkikäytössä se ei tarvitse wifiä, sovellusta eikä pilveä, joten se toimii silloinkin, kun verkko ei toimi.

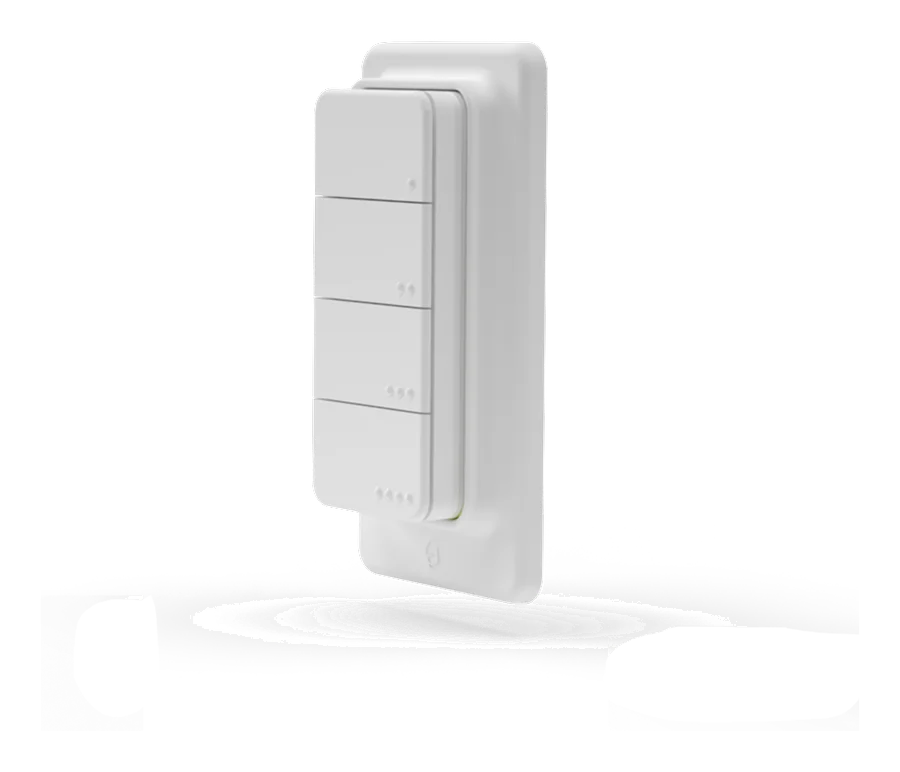

Shelly BLU RC Button 4 ZB on pieni neljän painikkeen kaukosäädin, jossa on magneettinen taustalevy. Kiinnitä se terassin oven viereen tai kanna mukana.

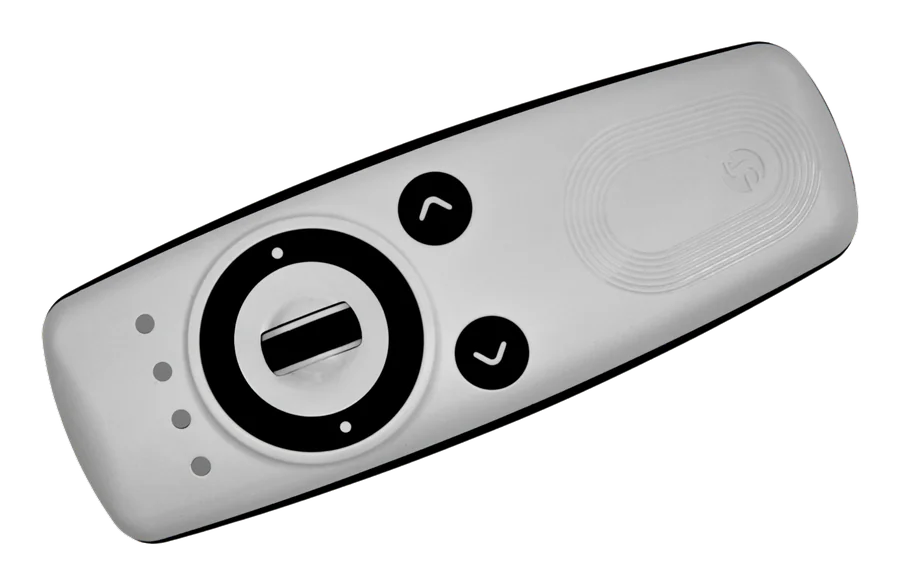

Shelly BLU Remote Control ZB on perinteisen mallinen: isommat painikkeet, pidempi pariston kesto, ja kädessä se tuntuu television kaukosäätimeltä. Parempi valinta olohuoneeseen ja asiakkaalle, joka ei tykkää pienistä painikkeista.
Neljä painiketta, magneettinen taustalevy.
Isommat painikkeet, pidempi pariston kesto.

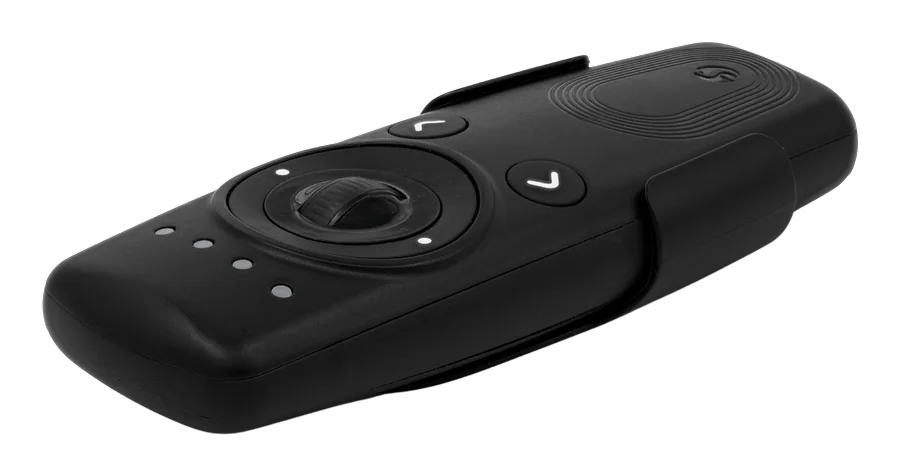

Sama kaukosäädin mustana.
Pariutus tehdään samalla tavalla Bluetoothin kautta kuin BLU Wall Switchissä (englanniksi).
Koko asennus kytkennästä kalibrointiin asti.
