Installationer
IHC til Shelly konvertering

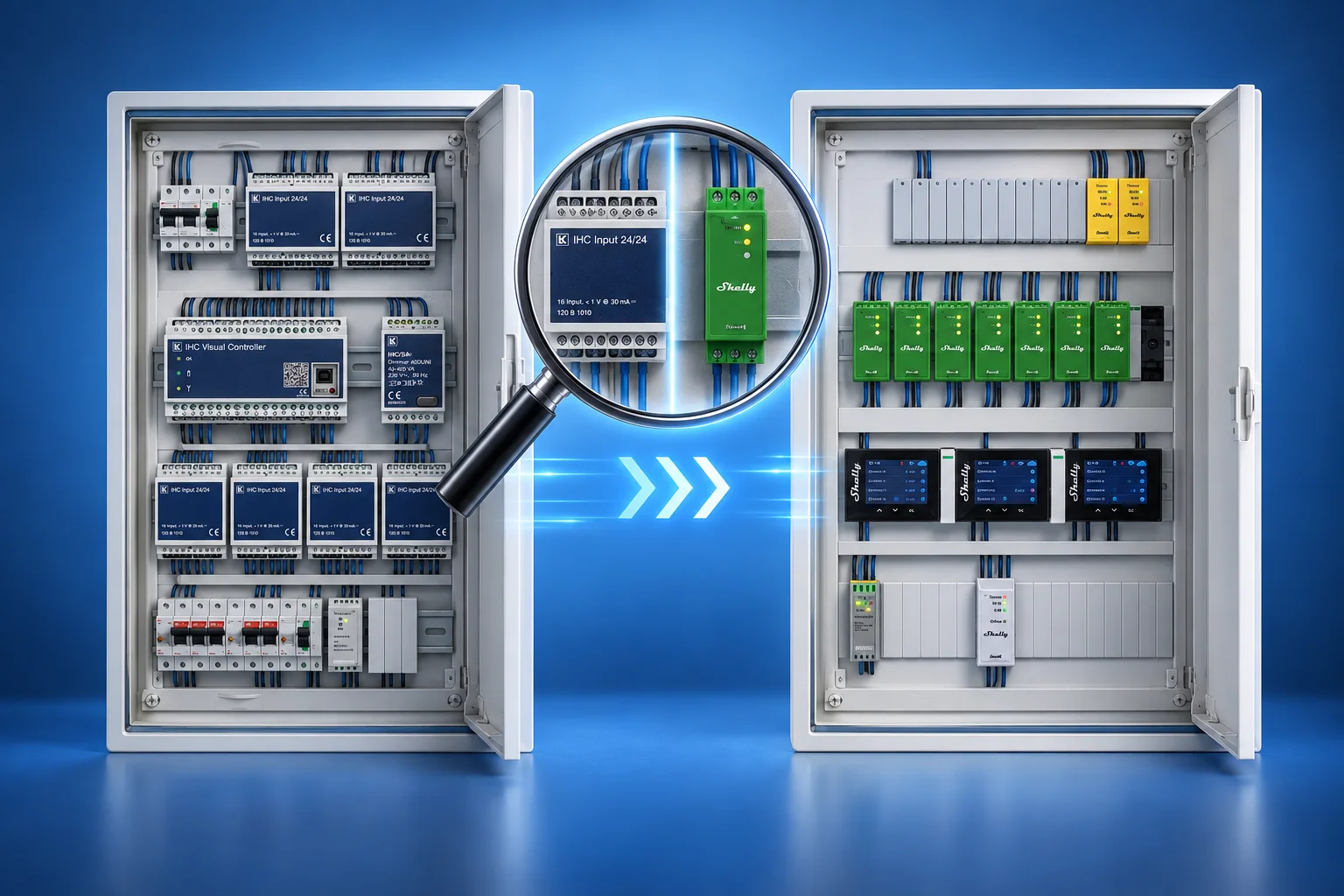

Schneider Electric har udfaset IHC-controlleren, og vi har siden konverteret mange af dem til Shelly. Du skifter kun modulerne i tavlen og genbruger både fortrådning og tryk.
Opdateret september 2026
IHC-beregneren
Tæl indgange, udgange og dæmperkanaler i den eksisterende tavle, så laver beregneren optællingen om til en komplet materialeliste.
Den bygger på vores anbefalinger. Andre kombinationer virker også, så brug den som et udgangspunkt og ikke som en færdig specifikation.
Tre metoder
Tre måder at løse den samme opgave på. Du behøver ikke at vælge én af dem — de fleste konverteringer blander dem og lægger hver kreds på den metode, der passer til den.
Metode 1 — fortrådet kiprelæ
Den stabile
Trykket styrer sin egen udgang gennem fortrådningen i tavlen. Tænd og sluk virker helt uden netværk. Ændringer kræver, at der trækkes om.
Metode 2 — input/output
Klassisk input/output
Adskilte input- og outputenheder, koblet sammen i software. Den mest fleksible, og den, der afhænger af, at netværket er oppe.
Metode 3 — trådløse tryk
Erstatningen for IHC Wireless
Batteritryk, hvor der ikke er trukket kabel, eller hvor der skal være et nyt betjeningssted. De eksisterende tryk genbruges ikke.

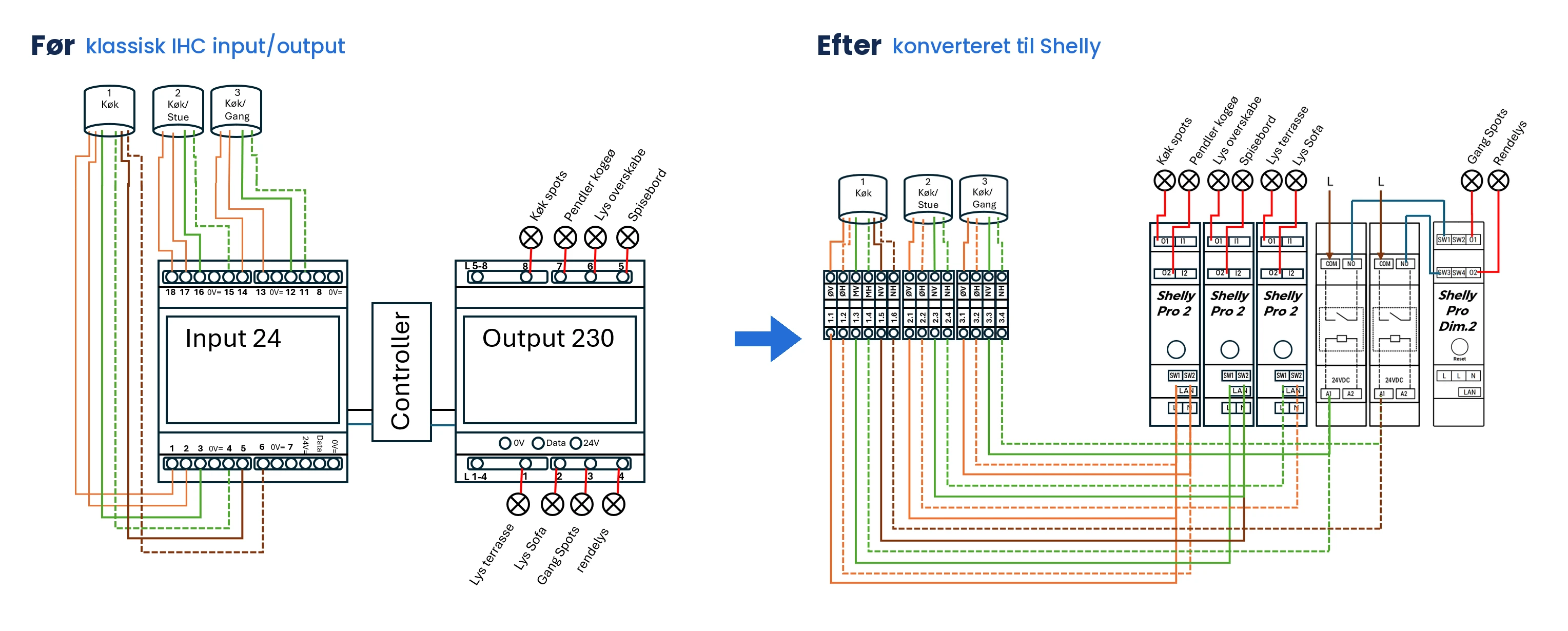

Metode 1 — fortrådet kiprelæ
Tryklederne samles på den indgang, der styrer udgangen på den samme enhed. Dermed er styringen rent fortrådet, og den bliver ved med at virke, når netværket ikke gør.
Det er stadig intelligent: er netværket oppe, kan lyset grupperes, sættes på skema og styres fra appen, og et dobbelt- eller langt tryk kan styre andre relæer.
Fordele
- Tænd og sluk virker altid — uden wi-fi, uden sky og uden gateway
- Ingen programmering for almindelig tænd og sluk
- Intet enkelt punkt, hvor det hele kan svigte
Ulemper
- Skal et andet tryk styre en anden udgang, kræver det, at der trækkes om i tavlen
- Mindre fleksibel end metode 2
- Ingen energimåling på Pro 1, Pro 2 og Pro 3
- Ligger tavlerne flere steder, kan der stadig være brug for en trådløs forbindelse mellem dem
Alle tre forsynes med 24 V DC eller 230 V AC. De 24 V svagstrømstryk virker kun, når enheden får 24 V DC; 230 V-belastningen kobles gennem den potentialfri kontakt uanset hvad.

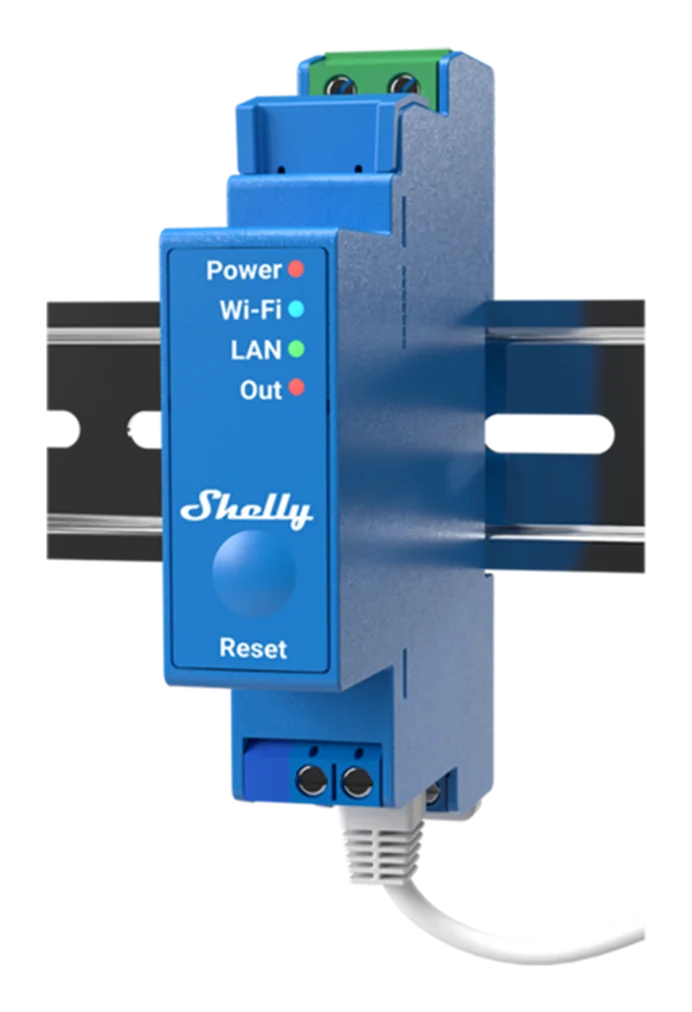

2 indgange, 1 udgang, 1 modul. Indgang 1 styrer udgang 1, og den anden indgang er fri til at programmere.

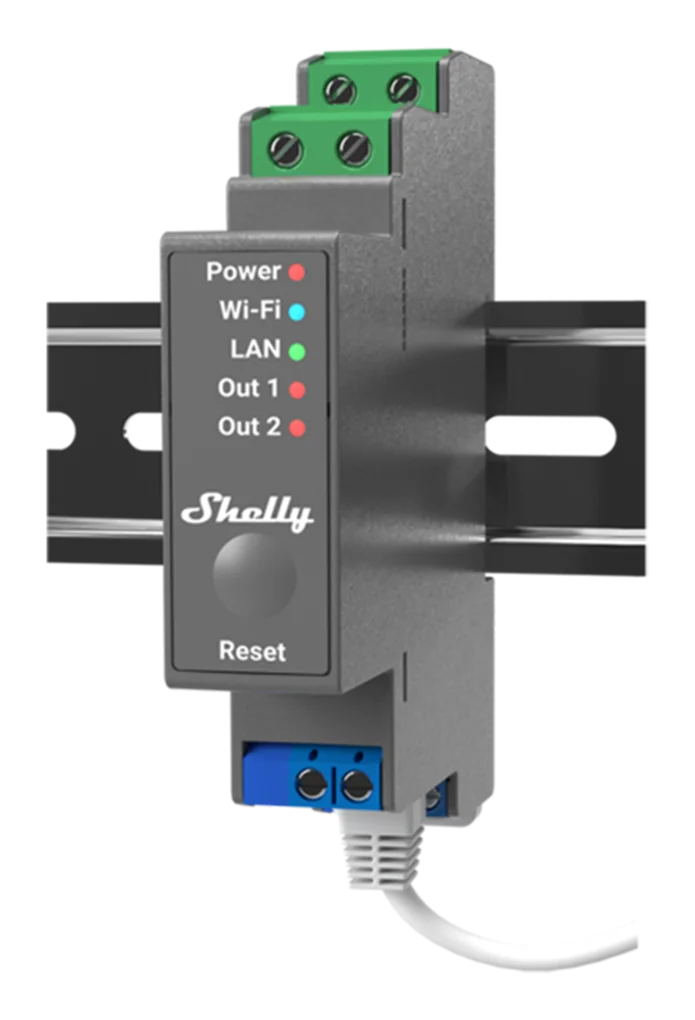

2 indgange, 2 udgange, 1 modul. Fire af dem fylder fire moduler og giver 8 udgange — lige så mange som ét IHC-udgangsmodul.

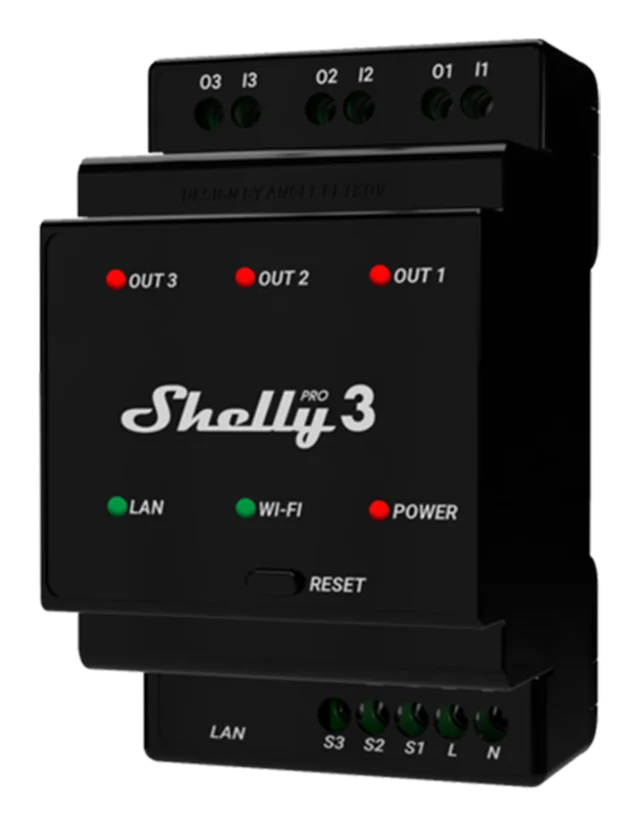

3 indgange, 3 udgange, 3 moduler. Billigst pr. udgang og den bredeste — mål pladsen i tavlen, før du vælger den.
Der kan godt dæmpes på denne metode. Pro Dimmer 1PM og Pro Dimmer 2PM er 230 V-enheder, så et svagstrømstryk kan ikke styre dem direkte: sæt et overdragsrelæ med 24 V spole ind mellem trykket og lysdæmperen — et 24 V overdragsrelæ med 1 omskifter (elsag.dk) eller tilsvarende — eller styr lysdæmperen trådløst i stedet.
Metode 2 — klassisk input/output
Samme tankegang som den oprindelige installation: adskilte inputmoduler og outputmoduler. Forskellen er, at routeren — eller Shellys sky — er knudepunktet i stedet for IHC-controlleren.
Fordele
- Meget fleksibel; ethvert tryk kan styre enhver udgang
- Svagstrøm og stærkstrøm kan holdes adskilt i tavlen
- Programmeringen går på tværs af tavler
Ulemper
- Afhænger af det lokale netværk eller af internettet
- Mere programmering
- Adskilte input- og outputenheder, og dermed mere plads
Som inputmodul
5 indgange, der læser kort, dobbelt, tredobbelt og langt tryk. Fire af dem giver 20 indgange på bredden af ét LK IHC-inputmodul med 16 indgange.
Den sælges som 12-24 V LED-controller, og det er den god til — men den er samtidig det nærmeste, man kommer på en direkte erstatning for et IHC-inputmodul. Udgangene behøver ikke at blive brugt. Indgangene alene kan styre relæer og lysdæmpere andre steder på netværket, og det er præcis den rolle, inputmodulet havde.
Som udgange
Relæer med energimåling. Ingen af dem har svagstrømsindgange, så et svagstrømstryk skal via et 24 V overdragsrelæ.

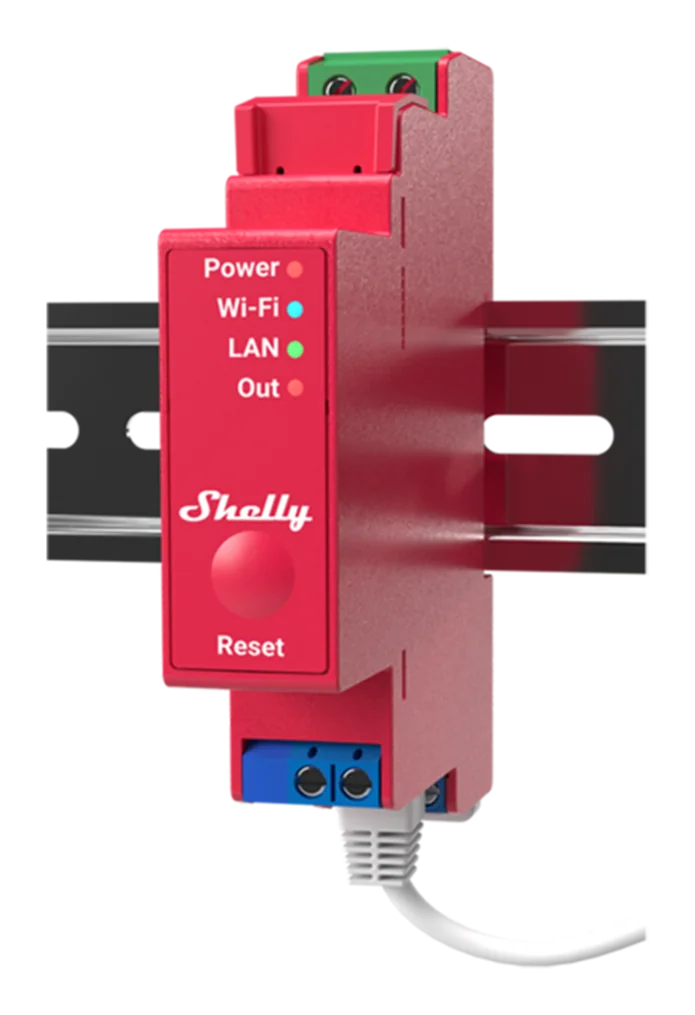

Én 230 V-udgang med energimåling.

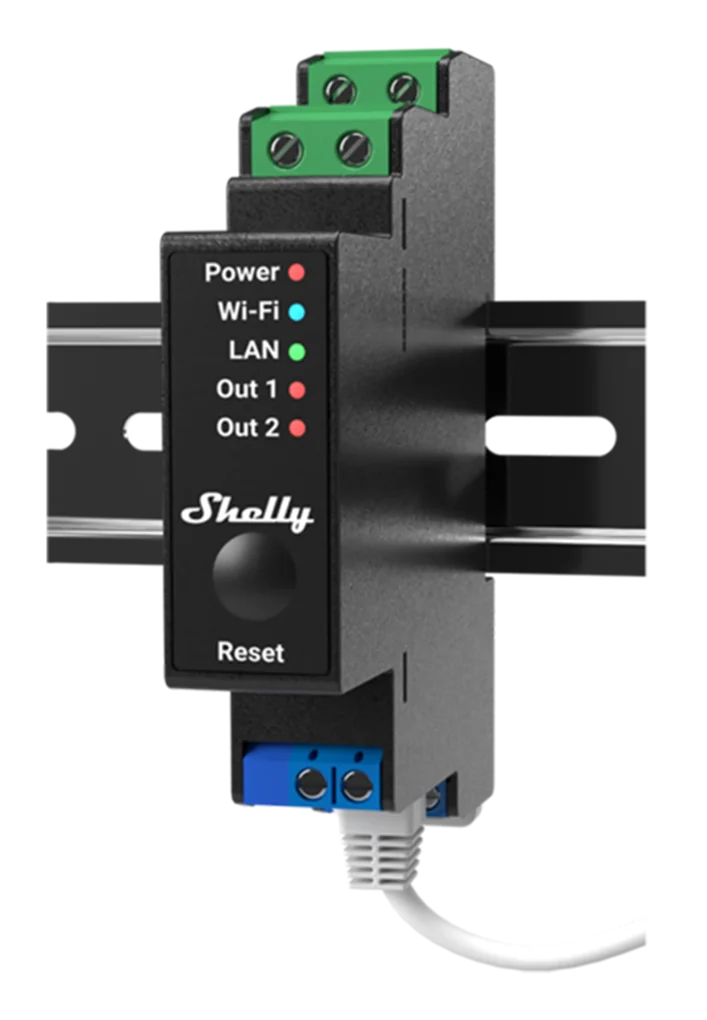

To 230 V-udgange med energimåling på hver. Kan også køre som gardinstyring.

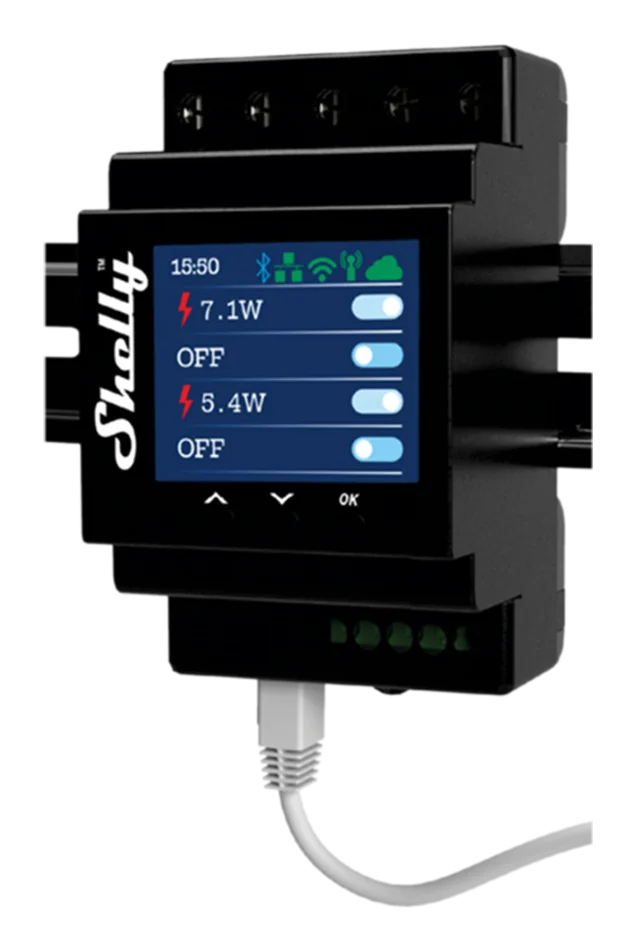

Fire 230 V-udgange med energimåling på hver, i 53 mm bredde — op til fire i én række på DIN-skinnen.
Lysdæmpere. Begge er 230 V-enheder, med det samme krav om et overdragsrelæ ved svagstrømstryk.
Én dæmperkanal med energimåling.

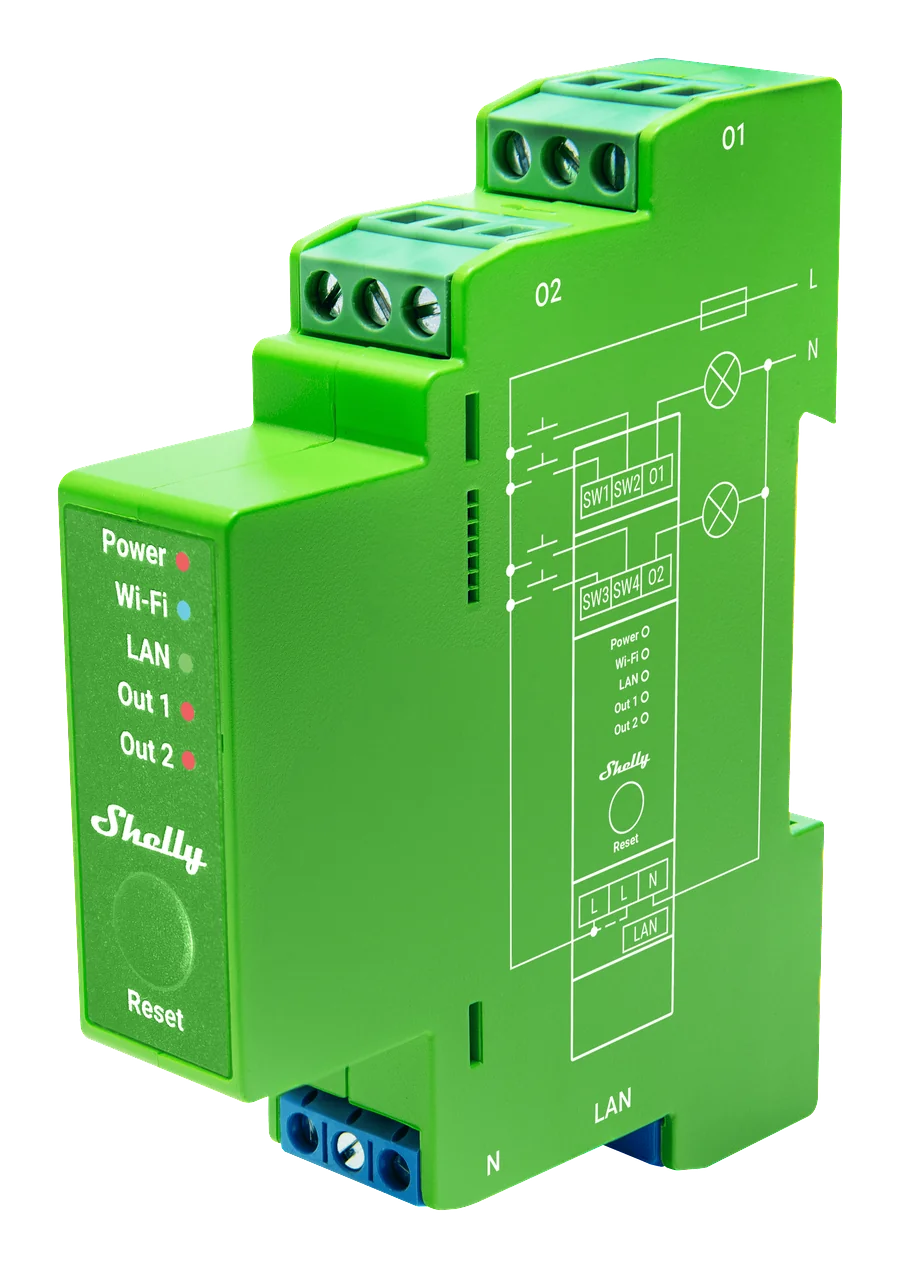

To dæmperkanaler med energimåling på hver.
Pro 1, Pro 2 og Pro 3 fra metode 1 kan også bruges som udgange her, og de har indgange på den samme enhed — så én enhed kan erstatte både et inputmodul og et outputmodul.
Sådan programmeres det
Scener i appen er nok til tænd og sluk. De afvikles i Shellys sky og kræver derfor en internetforbindelse. Se scener og automatik (på engelsk).
Dæmpning skal gå gennem Local Network Messaging. LNM sender beskeden direkte mellem enhederne på det lokale netværk, uden om skyen. Det kræver firmware 2.0.0 eller nyere, og det er afprøvet og virker på alle de Pro-enheder, denne side anbefaler. Se webhooks og HTTP(S) (på engelsk).
Metode 3 — trådløse tryk
Batteritryk erstatter trykkene på væggen og parres enten gennem scener i appen eller direkte med den enhed, de skal styre. Det er den metode, der erstatter IHC Wireless.
Fordele
- Virker, hvor der ikke er trukket kabel
- Et nyt betjeningssted koster et tryk i stedet for en rille i væggen
- Energimåling er mulig, fordi udgangen kan være en hvilken som helst PM-enhed
Ulemper
- De eksisterende tryk genbruges ikke — det er metodens ene reelle omkostning
- Begrænset af radiorækkevidden
- Kræver programmering
- Afhænger af internettet, hvis der bruges scener i stedet for direkte parring
Fire knapper i en dansk afbryderramme, batteridrevet og uden fortrådning bagved.

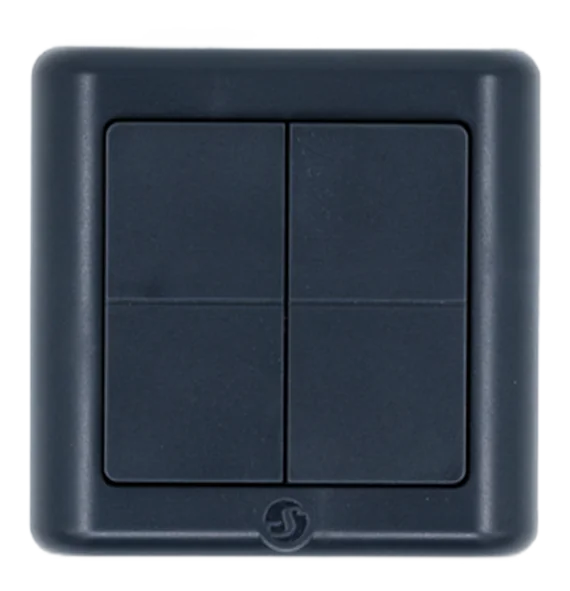

Det samme tryk i koksgrå.
Skal der dæmpes fra et trådløst tryk, så se lysdæmpning med BLU Wall Switch (på engelsk).
Kombination af metoderne

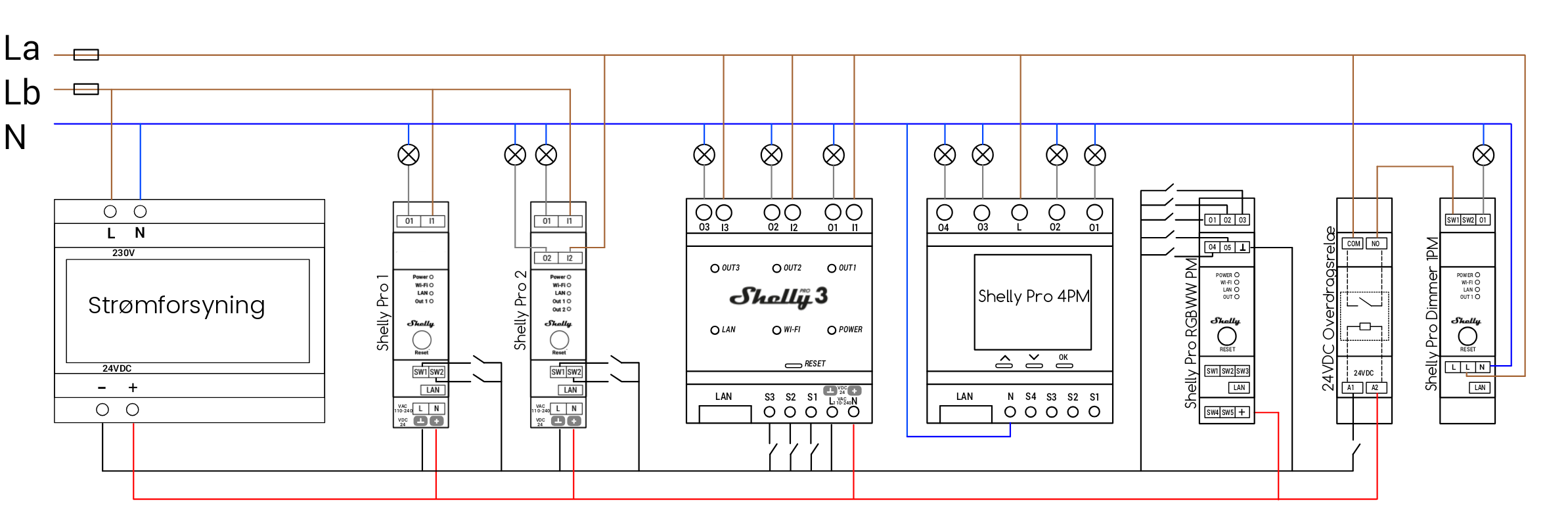

Vælg pr. kreds, ikke pr. hus. Et eksempel fra en rigtig installation:
- Kiprelæ på de kredse, der kun skal tændes, slukkes og dæmpes fra ét tryk. Der er ikke noget at programmere, og det bliver ved med at virke, når netværket ikke gør.
- Inputmoduler på de tryk, der bruges til scener — dem, der sætter stemningen, styrer flere lamper på én gang eller gør noget andet ved et dobbelttryk. Den fleksibilitet er afhængigheden værd.
- Trådløse batteritryk der, hvor der skal være et nyt betjeningssted, og hvor der ikke er trukket kabel.
De kredse, der aldrig må svigte, afhænger ikke af netværket, og de kredse, der får noget ud af at være intelligente, får lov at være det. Det giver en bedre installation end nogen af metoderne brugt alene.
Programmering
Når en indgang på én enhed skal styre en udgang på en anden, laves forbindelsen i software. Tre måder, i stigende uafhængighed af noget uden for bygningen:
Scener i appen. Bygges i Shelly Smart Control eller på control.shelly.cloud. Det er det enkleste at sætte op, og det kræver en internetforbindelse for at køre. Se scener og automatik (på engelsk).
Local Network Messaging. Enhederne taler sammen over en multicast-gruppe på det lokale netværk — uden internet, og uden faste IP-adresser, der skal vedligeholdes. Det er den aktuelle anbefaling til styring mellem enheder, og den afløser den tidligere fremgangsmåde med HTTP-kommandoer til bestemte adresser. Se lysdæmpning med inputmodul (på engelsk) for et gennemført eksempel.
En tredjepartsplatform. Home Assistant, Homey, KNX og andre. Værd at overveje, hvor installationen allerede har en.
Tips og gode vaner
- Gå tavlen igennem, før du giver pris. Tæl indgange, udgange og dæmperkanaler pr. tavle. Beregneren laver en materialeliste ud af den optælling; den laver ingenting ud af et gæt.
- Bestem pr. kreds, hvilken metode den skal have. Alt, der skal virke, når netværket er nede, hører til på metode 1.
- Mål bredden i tavlen tidligt. Pro 3 er billigst pr. udgang og den bredeste, og i en fyldt tavle er det den afvejning, der afgør løsningen.
- Behold den eksisterende strømforsyning, hvis den er i orden. Den er allerede dimensioneret til svagstrømssiden, og en ny koster penge uden at give noget.
- Mærk tavlen, mens du arbejder. En konverteret IHC-tavle ligner ikke tegningen på lågen, og den næste elektriker har kun dine mærker at gå efter.
Videovejledning
En hel konvertering af en 24 V svagstrømsinstallation, med det, du skal holde øje med undervejs.
