Med detter script, vil du have mulighed for at styre relæet i en Shelly Plus, eller Pro enhed direkte med Shelly Blu Button 1 uden brug af internet, wi-fi, eller gateway. Dvs. du ikke er afhængig af dine enheder skal være på nogen form for netværk. Der tages her udgangspunkt i en Shelly Plus 1PM Shelly Blu Button 1 omtales fremadrettet som Blu Button
Trin 1: Blue Button 1 Forberedelse
Hent Shelly BLE Debug Appen
Shelly Bluetooth enheder er endnu ikke 100% implementeret i Shelly Smart Control Appen og man bliver derfor nød til at bruge deres BLE Debug app.
Noter Mac Blu Buttons Mac adresse
Note: Bluetooth skal være tændt på din mobil/Tablet Når appen er startet, trykkes der på Blu Button. Nu vil Blu Button dukke op og vise dens Mac Adresse. Den skal du notere dig.
Par enhed med Mobil/Tablet
Her efter skal du parer enhederne med hinanden. Det gøres ved at trykker “Pair” og følge vejledningen på skærmen med at holde blu button knappen ned i 10 sekunder.
Opdatere firmware
Hvis den ikke allerede har forslået at opdatere til nyeste firmware efter paringen, så tryk på “OTA” for at søge efter og installere nyeste firmware.
Slå Lyd fra
Hvis du gerne vil fjerne bip lyden, så tryk på “Mute”
Trin 2: Forbind Din Shelly Plus/Pro til Wi-fi uden brug af appen og cloud
Log ind på Shelly's egen webserver og opdatere Firmware
Som standard har Shelly et access point man kan forbinde til og derved komme ind og ændre indstillinger. Log på dette Wi-fi og tilgå webserveren, ved at skrive 192.168.33.1 i din browser
Forbind til Wifi
For at kunne opdatere til seneste firmware, skal enheden kobles op på et wi-fi netværk med internet forbindelse. Alt efter, hvor gammel firmwaren er på din enhed , så kan de have to forskellige brugerflader
Start med at gå ind og forbind enheden med det eksisterende wi-fi.
Gammel Brugerflade. Tryk på Networks
Ny Brugerflade. Tryk på Tandhjulet og vælg Wi-fi
Forbind til dit Wi-fi og tryk Apply/Save settings. Herefter vil der komme til at stå at der er forbundet til Wi-fi og den ip adresse den har fået tildelt.
Gammel Brugerflade.
Ny Brugerflade.
Opdater Firmware
Her efter går i ind og opdatere Firmwaren til det seneste.
Gammel Brugerflade. Tryk på Device og vælg Frimware version
Ny Brugerflade. Tryk på tandhjulet og vælg Firmware
Trin 3: Klargør din Shelly enhed
Sæt Input mode til Button
Tryk på Hus ikonet
Tryk på Input
Tryk på See more ved Input mode
Vælg Button under input mode
Vælg Momentary Switch
Sørg for a Bluetooth er aktiveret
Tryk På Tandhjulet
Tryk på Bluetooth
Hak af i Enable Bluetooth
Trin 4: Indsæt og klargøre script.
Slå Websocket debug til
For at vi kan se status i loggen, skal vi først slå Websocket debug til.
Tryk på Tandhjulet.

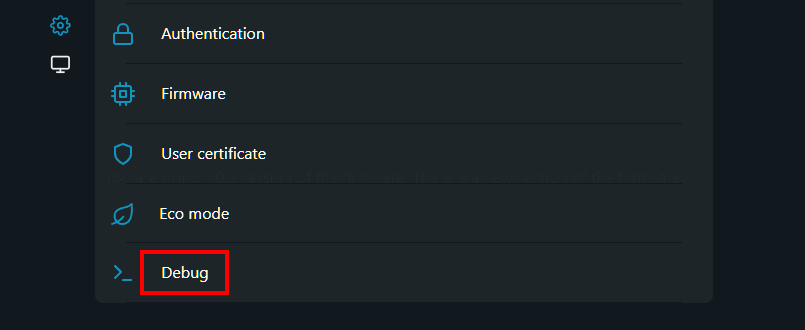

Vælg Debug.
Sæt hak i Enable Websocket Debug
Tryk Save Settings
Indsæt script
Tryk på Script ikonet (<>).

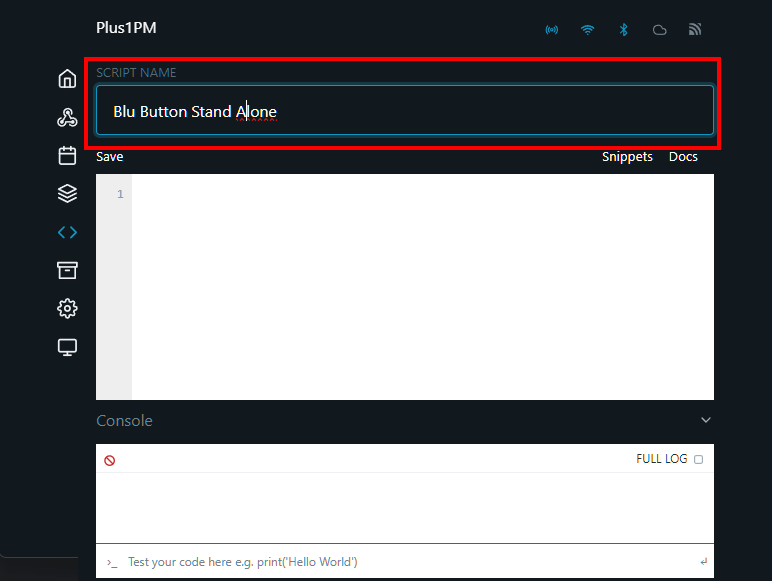

Tryk på Create new script.
Giv dit script et navn.

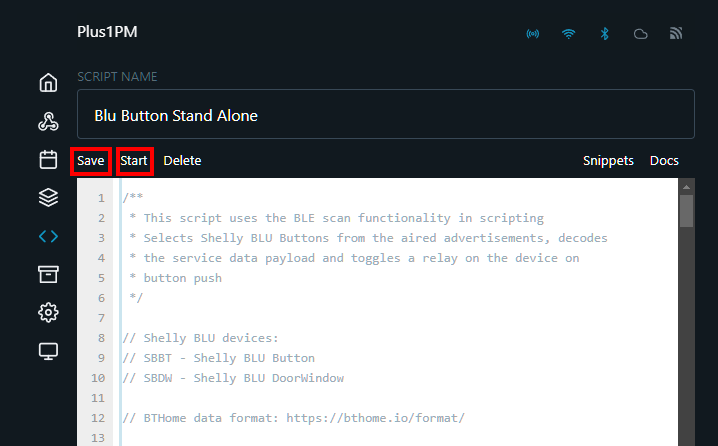

Nu kopieres hele det nedenstående script. (Tryk på Copy oppe i højre hjørne af scriptet)
/**
* This script uses the BLE scan functionality in scripting
* Selects Shelly BLU Buttons from the aired advertisements, decodes
* the service data payload and toggles a relay on the device on
* button push
*/
// Shelly BLU devices:
// SBBT - Shelly BLU Button
// SBDW - Shelly BLU DoorWindow
// BTHome data format: https://bthome.io/format/
// sample Shelly DW service_data payload
// 0x40 0x00 0x4E 0x01 0x64 0x05 0x00 0x00 0x00 0x2D 0x01 0x3F 0x00 0x00
// First byte: BTHome device info, 0x40 - no encryption, BTHome v.2
// bit 0: “Encryption flag”
// bit 1-4: “Reserved for future use”
// bit 5-7: “BTHome Version”
// AD 0: PID, 0x00
// Value: 0x4E
// AD 1: Battery, 0x01
// Value, 100%
// AD 2: Illuminance, 0x05
// Value: 0
// AD 3: Window, 0x2D
// Value: true, open
// AD 4: Rotation, 0x3F
// Value: 0
// Device name can be obtained if an active scan is performed
// You can rely only on the address filtering and forego device name matching
// CHANGE ID OUTPUT HERE. The Id of the output nuber is as follow: Output:1 = id:0, Output:2 = id:1, Output:3 = id:2. Output:4 = id:3
function singlePush() {
print("Button pushed");
Shelly.call("Switch.toggle", { id: 0});
}
function doublePush() {
print("Button double pushed");
Shelly.call("Switch.toggle", { id: 0});
}
function triplePush() {
print("button triple pushed");
Shelly.call("Switch.toggle", { id: 0});
}
function longPush() {
print("Button long pushed");
Shelly.call("Switch.toggle", { id: 0});
}
function onButtonPress(BTHparsed) {
print("Button pressed, emitting event");
Shelly.emitEvent("BLU_BUTTON", {
addr: BTHparsed.addr,
rssi: BTHparsed.rssi,
Button: BTHparsed.Button,
Battery: BTHparsed.Battery,
});
}
// remove name prefix to not filter by device name
// remove address to not filter by address
// filtering early by address or device name allows for faster execution
// actions is an array objects containing condition and action property
// conditions would be checked for equality against the parsed advertisement packet
// e.g. if there is an addr property in condition and it matches the value of addr property
// in BTH parsed object then the condition is true
// Button number define type of push. 1 = Single push, 2 = Double push, 3 = Triple push, 4 = Long push
let CONFIG = {
//shelly_blu_name_prefix: "SBBT",
//shelly_blu_address: "bc:02:6e:c3:c8:b9",
actions: [
{
cond: {
Button: 1,
addr: "3c:2e:f5:6f:77:9b",
},
action: singlePush,
},
// If You want to add a second Blu Button. Type in it's mac adress below and remove "/*", "*/"
// You can add as many Buttons as You want. Just copy/paste in more sections and and change the mac adress.
// Add Ektra Singlepush Button
/* {
cond: {
Button: 1,
addr: "3c:2e:f5:6f:77:9b",
},
action: singlePush,
},
*/
// Doublepush
{
cond: {
Button: 2,
addr: "3c:2e:f5:6f:77:9b",
},
action: doublePush,
},
// If You want to add a second Blu Button. Type in it's mac adress below and remove "/*", "*/"
// You can add as many Buttons as You want. Just copy/paste in more sections and and change the mac adress.
// Add Ektra Doublepush Button
/* {
cond: {
Button: 2,
addr: "3c:2e:f5:6f:77:9b",
},
action: doublePush,
},
*/
// Triplepush
{
cond: {
Button: 3,
addr: "3c:2e:f5:6f:77:9b",
},
action: triplePush,
},
// If You want to add a second Blu Button. Type in it's mac adress below and remove "/*", "*/"
// You can add as many Buttons as You want. Just copy/paste in more sections and and change the mac adress.
// Add Ektra Trilepush Button
/* {
cond: {
Button: 3,
addr: "3c:2e:f5:6f:77:9b",
},
action: triplePush,
},
*/
// Longpush
{
cond: {
Button: 4,
addr: "3c:2e:f5:6f:77:9b",
},
action: longPush,
},
// If You want to add a second Blu Button. Type in it's mac adress below and remove "/*", "*/"
// You can add as many Buttons as You want. Just copy/paste in more sections and and change the mac adress.
// Add Ektra Longpush Button
/* {
cond: {
Button: 4,
addr: "3c:2e:f5:6f:77:9b",
},
action: longPush,
},
*/
],
};
// END OF CHANGE
let ALLTERCO_MFD_ID_STR = "0ba9";
let BTHOME_SVC_ID_STR = "fcd2";
let SCAN_DURATION = BLE.Scanner.INFINITE_SCAN;
let ACTIVE_SCAN =
typeof CONFIG.shelly_blu_name_prefix !== "undefined" &&
CONFIG.shelly_blu_name_prefix !== null;
let uint8 = 0;
let int8 = 1;
let uint16 = 2;
let int16 = 3;
let uint24 = 4;
let int24 = 5;
function getByteSize(type) {
if (type === uint8 || type === int8) return 1;
if (type === uint16 || type === int16) return 2;
if (type === uint24 || type === int24) return 3;
//impossible as advertisements are much smaller;
return 255;
}
let BTH = [];
BTH[0x00] = { n: "pid", t: uint8 };
BTH[0x01] = { n: "Battery", t: uint8, u: "%" };
BTH[0x05] = { n: "Illuminance", t: uint24, f: 0.01 };
BTH[0x1a] = { n: "Door", t: uint8 };
BTH[0x20] = { n: "Moisture", t: uint8 };
BTH[0x2d] = { n: "Window", t: uint8 };
BTH[0x3a] = { n: "Button", t: uint8 };
BTH[0x3f] = { n: "Rotation", t: int16, f: 0.1 };
let BTHomeDecoder = {
utoi: function (num, bitsz) {
let mask = 1 << (bitsz - 1);
return num & mask ? num - (1 << bitsz) : num;
},
getUInt8: function (buffer) {
return buffer.at(0);
},
getInt8: function (buffer) {
return this.utoi(this.getUInt8(buffer), 8);
},
getUInt16LE: function (buffer) {
return 0xffff & ((buffer.at(1) << 8) | buffer.at(0));
},
getInt16LE: function (buffer) {
return this.utoi(this.getUInt16LE(buffer), 16);
},
getUInt24LE: function (buffer) {
return (
0x00ffffff & ((buffer.at(2) << 16) | (buffer.at(1) << 8) | buffer.at(0))
);
},
getInt24LE: function (buffer) {
return this.utoi(this.getUInt24LE(buffer), 24);
},
getBufValue: function (type, buffer) {
if (buffer.length < getByteSize(type)) return null;
let res = null;
if (type === uint8) res = this.getUInt8(buffer);
if (type === int8) res = this.getInt8(buffer);
if (type === uint16) res = this.getUInt16LE(buffer);
if (type === int16) res = this.getInt16LE(buffer);
if (type === uint24) res = this.getUInt24LE(buffer);
if (type === int24) res = this.getInt24LE(buffer);
return res;
},
unpack: function (buffer) {
// beacons might not provide BTH service data
if (typeof buffer !== "string" || buffer.length === 0) return null;
let result = {};
let _dib = buffer.at(0);
result["encryption"] = _dib & 0x1 ? true : false;
result["BTHome_version"] = _dib >> 5;
if (result["BTHome_version"] !== 2) return null;
//Can not handle encrypted data
if (result["encryption"]) return result;
buffer = buffer.slice(1);
let _bth;
let _value;
while (buffer.length > 0) {
_bth = BTH[buffer.at(0)];
if (typeof _bth === "undefined") {
console.log("BTH: unknown type");
break;
}
buffer = buffer.slice(1);
_value = this.getBufValue(_bth.t, buffer);
if (_value === null) break;
if (typeof _bth.f !== "undefined") _value = _value * _bth.f;
result[_bth.n] = _value;
buffer = buffer.slice(getByteSize(_bth.t));
}
return result;
},
};
let ShellyBLUParser = {
getData: function (res) {
let result = BTHomeDecoder.unpack(res.service_data[BTHOME_SVC_ID_STR]);
result.addr = res.addr;
result.rssi = res.rssi;
return result;
},
};
let last_packet_id = 0x100;
function scanCB(ev, res) {
if (ev !== BLE.Scanner.SCAN_RESULT) return;
// skip if there is no service_data member
if (
typeof res.service_data === "undefined" ||
typeof res.service_data[BTHOME_SVC_ID_STR] === "undefined"
)
return;
// skip if we are looking for name match but don't have active scan as we don't have name
if (
typeof CONFIG.shelly_blu_name_prefix !== "undefined" &&
(typeof res.local_name === "undefined" ||
res.local_name.indexOf(CONFIG.shelly_blu_name_prefix) !== 0)
)
return;
// skip if we don't have address match
if (
typeof CONFIG.shelly_blu_address !== "undefined" &&
CONFIG.shelly_blu_address !== res.addr
)
return;
let BTHparsed = ShellyBLUParser.getData(res);
// skip if parsing failed
if (BTHparsed === null) {
console.log("Failed to parse BTH data");
return;
}
// skip, we are deduping results
if (last_packet_id === BTHparsed.pid) return;
last_packet_id = BTHparsed.pid;
console.log("Shelly BTH packet: ", JSON.stringify(BTHparsed));
// execute actions from CONFIG
let aIdx = null;
for (aIdx in CONFIG.actions) {
// skip if no condition defined
if (typeof CONFIG.actions[aIdx]["cond"] === "undefined") continue;
let cond = CONFIG.actions[aIdx]["cond"];
let cIdx = null;
let run = true;
for (cIdx in cond) {
if (typeof BTHparsed[cIdx] === "undefined") run = false;
if (BTHparsed[cIdx] !== cond[cIdx]) run = false;
}
// if all conditions evaluated to true then execute
if (run) CONFIG.actions[aIdx]["action"](BTHparsed);
}
}
// retry several times to start the scanner if script was started before
// BLE infrastructure was up in the Shelly
function startBLEScan() {
let bleScanSuccess = BLE.Scanner.Start({ duration_ms: SCAN_DURATION, active: ACTIVE_SCAN }, scanCB);
if( bleScanSuccess === false ) {
Timer.set(1000, false, startBLEScan);
} else {
console.log('Success: BLU button scanner running');
}
}
//Check for BLE config and print a message if BLE is not enabled on the device
let BLEConfig = Shelly.getComponentConfig('ble');
if(BLEConfig.enable === false) {
console.log('Error: BLE not enabled');
} else {
Timer.set(1000, false, startBLEScan);
}
Konfigurer Script
Når Scriptet er kopieret ind. Findes linjen med Blu buttons Mac adresse.
På linjen addr: “3c:2e:f5:6f:77:9b”, (Linie 82)
Indsætter du den Mac adressen på din Blu Button, som blev noteret i starten. OBS!! Det er meget vigtigt der kun bruges små bogstaver.

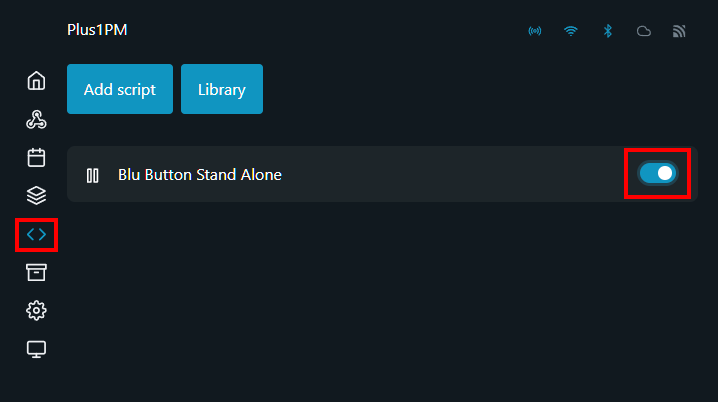

Ud for script navnet skal knappen til højre være aktiv, for at scriptet automatisk skal starte efter strøm afbrydelse.
Deaktivere Wi-fi
Hvis man har lyst, kan man nu deaktivere Wi-fi.
Aktivere Access point med Password
Hvis man gerne vil have nem adgang til enheden og den ikke er på wifi, så kan det være en god ide at aktivere Access pointet. Så vil man altid kunne få adgang til enheden. OBS!! Husk at sætte password på Access point.
Trin 6: Ekstra Script Funktioner
Brug Kort, Dobbelt, Triple og Langt Tryk
Find linen // Doublepush (Linie 97)
Og erstat Mac Adressen med Mac adressen på din Blu Button. Det samme kan man henholdsvis gøre ved: // Triplepush/> (Linie 116) // Longpush (Linie 135)
Der kan nemt tilføjes flere tryk. Find linien // Add Ekstra Singlpush Button (Linie 88) Slet /* og */ Og erstat Mac Adressen med Mac adressen på din Blu Button. Det samme kan man henholdsvis gøre ved: // Add Ekstra Doublpush Button (Linie 107) // Add Ekstra Triplepush Button (Linie 126) // Add Ekstra Longpush Button (Linie 145)
Som standard tænder dette script altid for output 1 (Som I Shelly verdenen er id:0) Hvis du fx. har en Shelly Plus 2 og du vil have den til at tænde for udgang 2, så skal du Så skal du finde // CHANGE ID OUTPUT HERE (Linie 40) Og ændre id: 0 til id 1 ud for de forskellige tryk typer. Output 1 =id: 0 Output 2 =id: 1 Output 3 =id: 2 < Output 4 =id: 3 <
Før
function singlePush() {
print("Button pushed");
Shelly.call("Switch.toggle", { id: 0});
}
Efter
function singlePush() {
print("Button pushed");
Shelly.call("Switch.toggle", { id: 1});
}
